一、产品概述
JO11SA电磁阀是自动控制系统中常见的管路开关元件，被广泛应用于石油、化工、冶金、纺织、食品、造船、医疗、环保及其他各工业部门的管路装置中，完成系统中气体、蒸汽、液体、油类（粘度≤4°E）等各种介质的自动控制，实现节能和程序控制自动化。
二、主要技术参数
| 公称通径(mm) |
3 |
4 |
5 |
6 |
8 |
10 |
15 |
20 |
25 |
| 公称压力(Mpa) |
1.6 |
| 工作压差(Mpa) |
0~1.0
|
0.01~1.0
|
| 功耗(VA) |
17 |
| 介质温度(℃) |
≤150 |
| 工作介质 |
蒸汽、空气、水、油（粘度≤4°E） |
| 环境温度(℃) |
-10~+60 |
| 电源电压 |
AC220V其余规格可作特殊订货 |
| 使用寿命 |
按JB/T7352-94规定 |
| 额定流量系数(Kv) |
| 泄漏量(ml/min) |
按JB/T7352-94.F级规定 |
| 阀体材质 |
304不锈钢 |

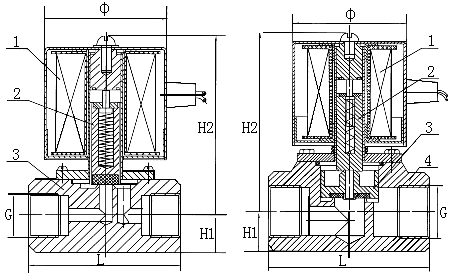

三、安装尺寸图
直动式电磁阀 先导式电磁阀
1、线圈 2、动铁芯 3、阀体 1、线圈 2、动铁芯 3、阀杯 4、阀体
四、外形及连接尺寸
| 公称通径 DN |
接管尺寸 G |
外形尺寸 |
| L |
H1 |
H2 |
φ |
| 3 |
1/2 |
70 |
17 |
92 |
56 |
| 4 |
1/2 |
70 |
17 |
92 |
56 |
| 5 |
1/2 |
70 |
17 |
92 |
56 |
| 6 |
1/2 |
70 |
17 |
92 |
56 |
| 8 |
1/2 |
70 |
17 |
95 |
56 |
| 10 |
1/2 |
70 |
17 |
95 |
56 |
| 15 |
1/2 |
70 |
17 |
95 |
56 |
| 20 |
3/4 |
70 |
17 |
95 |
56 |
| 25 |
1 |
90 |
23 |
100 |
56 |
|
