上海大田阀门管道工程有限公司

产品介绍

法兰连接金属硬密封球阀

发布厂商：上海大田阀门

详细参数

法兰连接金属硬密封球阀

产品结构特点         Construction Features
经过特殊处理的球体与阀座，特别适用于较高温度及各种粉尘与固体颗粒的介质。
Process through special techniques the globe body and valve seat are especially applicable for high-temperatures and the medium containing dusts and solid particles
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
1. the specially-designed compensatory movable valve seat containing made from metal is of great reliability in its sealing performance
2、本系列球阀应按规定流向使用。
2.the ball valve series should be applied in accordance to the specified flow direction
3、本系列球阀可配多种驱动装置
3.Multiple diving devices could be prepared for the series

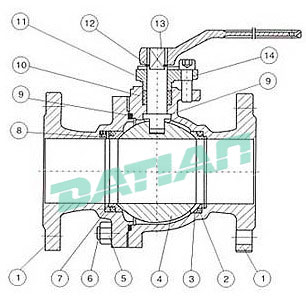

主要零件及材质 Main Parts and Materials

序号NO	零件名称 Accessory name	材质 Material		序号 NO.	零件名称 Accessory name	材质 Material
序号NO	零件名称 Accessory name	GB	ASTM	序号 NO.	零件名称 Accessory name	GB	ASTM
1	阀体 Body	WCB	A216-WCB	8	弹簧 Spring	60Si2Mn	AlSl 9260
2	密封圈 Sealing Ring	柔性石墨 graphite PTFE	柔性石墨 graphite PTFE	9	垫片 Gasket	柔性石墨+不锈钢 graphite+stainless stet	B12.10-304/F.G
3	阀座 Seat	1Cr18Ni9Ti	304	10	填料 Stuffing	柔性石墨 graphite PTFE	柔性石墨 graphite PTFE
4	球体 Ball	1Cr13	A276-420	11	填料压盖 Gland	WCB	A216-WCB
5	螺母Nut	35	A194-2H	12	挡圈 Ring	65Mn	AlSl 1066
6	螺柱Stud	35GrMoA	A193-B7	13	阀杆 Stem	1Cr13	A276-410
7	座垫 Gaket	1Cr18Ni9Ti	304	14	螺钉 Ccrew nial	35	A193-B7

产品性能规范 Performance Specification of the Products

压力等级 Pressure Rating		公称压力Nominal Pressure(PN)					磅级Pound Grade(Class)
压力等级 Pressure Rating		1.6	2.5	4.0	6.4	10.0	150	300	400	600
试验压力 Test Pressure (MPa)	壳体实验 Shell test	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
试验压力 Test Pressure (MPa)	密封试验 Sealing test	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
使用工况 Applicable Operating Mode	使用介质 Applicable mediums	纸浆、浆料、粉尘及各种固体颗粒介质 Pulps like paper pulp,dusts,and medium with solid partictes
使用工况 Applicable Operating Mode	适用温度 Applicable Temperature	-196≤ 550℃
适用规范 Applicable specification	设计制造按 The designing and manufactuning work follows	GB12237-89 AP160 JP17S-48
	法兰尺寸按 Flange dimension follows	JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
	结构长度按 Physical dimension follows	GB12221-89 ANSI B16.0 JIS B2002
	检验试验按 Test and inspection follows	JB/T9092-99 API598

注：法兰硬密封（浮动、固定）球阀结构尺寸与软密封（浮动、固定）球阀结构尺寸相同。
