ZA(R)JD电动调节蝶阀

发布厂商：上海大田阀门

详细参数

ZA(R)JD电动调节蝶阀概述
ZA(R)JD电动调节蝶阀采用智能控制，可采用电动或者气动执行机构，实现对压力、流量、温度、液位等参数的调节。具有结构紧凑，功能强、体积小、密封性好，性能可靠、配套简单、流通能力大，等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

技术参数及性能：
阀体部分

阀体型式：	扁平铸造型
公称通径：	DN50 ~ 600
公称压力：	PN 1.0、1.6Mpa
	ANSI 150 LB JIS 10K
连接方式：	法兰、对夹
阀盖形式：	一体式
填料：	V型聚四氟乙烯、柔性石墨填料等
执行机构：	气动：气动活塞式执行机构
	电动：DTR系列 3810L系列 PSL系列

阀内部件

阀芯型式：	蝶形
流量特性：	近似等百分比型
内件材质：	标准材质组合及使用温度、压力范围请参阅附录

表1．可提供的用户选择

阀体	型式	直通	阀盖	一体式
	材质	WCB、CF8、CF8M等
阀芯	特性	近似等百分比	填料	“V”型PTFE、柔性石墨
	材质	304、304+STL/PTFE、316、316+STL/PTFE
执行器	气动活塞式执行机构
	PSQ系列、DTR、3810系列角行程执行机构。
定位器	电气阀门定位器、智能型数字定位器
附件	电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

电动调节型蝶阀性能参数表

公称通径DN	50	65	80	100	125	150	200	250	300		350	400
流量系数（Kv）	110	180	232	368	656	735	1240	2025	2712		3875	5038
动作范围	0－90º
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按GB/T4213－92，为Kv值的10-4
环境温度ºC	－20～60ºC
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250:1
配用执行机构	DTR—05 10PSQ101381RSA－05					DTR— 20PSQ201381RSC－30		DTR－40PSQ501381RSC－50		DTR－60PSQ701

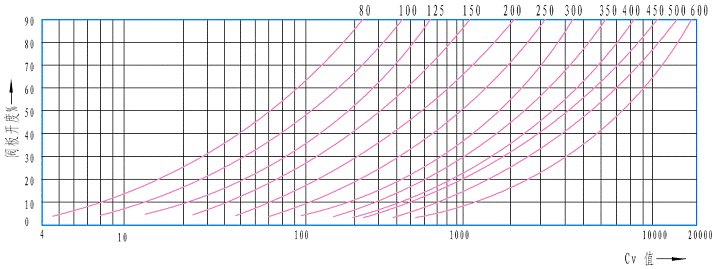

调节型蝶阀流量特性曲线

法兰连接调节型蝶阀结构尺寸

公称通径		L	H	H1		L1
DN	NPS	L	H	软密封	硬密封	L1
50	2	108	539	82	112	208
65	2 1/2	112	554	92	115	208
80	3	114	569	100	120	208
100	4	127	614	110	138	208
125	5	140	649	125	164	208
150	6	140	725	142	175	256
200	8	152	835	170	208	256
250	10	165	890	192	243	256
300	12	178	995	222	283	256
350	14	190	1155	252	310	346
400	16	216	1225	282	340	346

对夹连接调节型蝶阀结构尺寸
对夹连接调节型蝶阀结构尺寸

公称通径		L	H	H1		L1
DN	NPS	L	H	软密封	硬密封	L1
50	2	43	539	82	112	208
65	2 1/2	46	554	92	115	208
80	3	46/49	569	100	120	208
100	4	52/56	614	110	138	208
125	5	56/64	649	125	164	208
150	6	56/70	725	142	175	256
200	8	60/71	835	170	208	256
250	10	68/76	890	192	243	256
300	12	78/83	995	222	283	256
350	14	78/92	1155	252	310	346
400	16	102	1225	282	340	346
