ZJJP气动偏心旋转调节阀概述
ZJJP气动偏心旋转调节阀又叫凸轮挠曲阀，是一种结构新颖的调节阀。由于阀芯的存在凸轮偏心，可以减少阀座磨损，增加密封性能。阀芯后部设有一个导流翼处，有利于流体稳定流动，具有优良的稳定性。其次还有流量大、可调节范围广的优点。适合与耐摩擦耐冲刷等含固体物料及黏度介质。
技术参数及性能：
阀内部件
阀芯型式：偏心弓型截球体
流量特性：近似等百分比
内件材质：标准材质组合及使用温度、
压力范围请参阅附表
阀体部分
| 阀体型式： |
直通铸造偏心球形阀 |
| 公称通径： |
DN25 、32 、40 、50 、 |
| |
65 、80 、100 、200 、250、300 |
| 公称压力： |
PN 1.6、2.5、4.0、6.4Mpa |
| |
ANSI150、 300Lb |
| |
JIS 10K、20K、30K |
| 连接方式： |
法兰FF、RF、RTJ、等 |
| 对夹法兰距： |
符合IEC 534 |
| 阀盖形式： |
一体式 |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密 封 垫： |
金属夹石墨密封 |
| 执行机构： |
气动薄膜偏心执行机构、气动活塞式执行机构 |
| 电动： |
DTR系列 、3810L 系列 、PSL系列 |
表1．可提供的用户选择
| 阀体 |
型式 |
直通 |
阀盖 |
一体式 |
| 材质 |
WCB、CF8、CF8M等 |
| 阀芯 |
特性 |
近等百分比 |
填料 |
“V”型PTFE、 柔性石墨 |
| 材质 |
304、304+STL/PTFE、316、316+STL/PTFE |
| 执行器 |
气动薄膜偏心执行机构、气动活塞式执行机构 |
| PSQ系列、DTR、3810系列角行程执行机构。 |
| 定位器 |
电气阀门定位器、智能型数字定位器 |
| 附件 |
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |

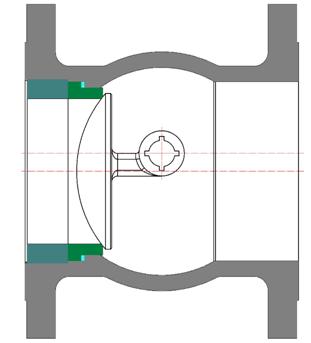

图1 结构性能及特点
※ 流路简单，Kv值大，自洁性能好。
※ 球面压紧阀座，容易把结晶结巴物破坏，适用于结晶、结巴及不干净介质场合。
※ 体积小，重量轻。
※ 利用偏心球冠与阀座相切，打开时，球芯脱离阀座；关闭时，球芯逐步接触阀座，使球对阀座产生压紧力。 |
 |

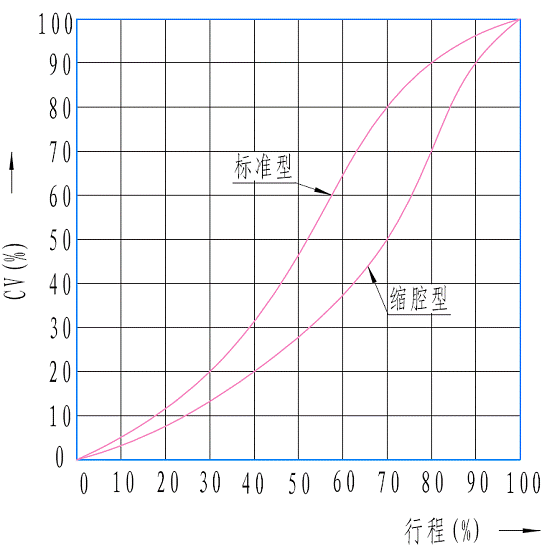

流量特性
V形球阀规格参数表：
| 公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系数（Kv） |
标准 |
14 |
30 |
50 |
150 |
250 |
320 |
600 |
1000 |
1400 |
1500 |
14 |
30 |
| 缩小 |
5.6 |
12 |
20 |
60 |
100 |
128 |
240 |
400 |
560 |
760 |
5.6 |
12 |
| 动作范围 |
0-60° |
| 允许压差△P |
小于公称压力（1.6MPa） |
| 泄漏量Q |
小于额定KV 0.01% |
| 环境温度℃ |
-20~ 60℃ |
| 基本误差 |
±1% |
| 回差 |
±1% |
| 死区 |
1% |
| 可调范围 |
200:1 |
允许压差(MPa) 气一关式阀
| 执行机构 |
弹簧 范围 |
供气压力 |
允许压差 |
| 公称通径 |
| 25 |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| ZHB-22 |
80-200 |
300 |
0.06 |
0.02 |
- |
|
|
|
|
|
|
|
| 80-200 |
340 |
1.37 |
0.58 |
0.29 |
|
|
|
|
|
|
|
| ZHB-23 |
80-200 |
300 |
|
|
0.85 |
|
|
|
|
|
|
|
| 80-200 |
340 |
|
|
|
1.32 |
|
|
|
|
|
|
| ZHB-34 |
80-200 |
300 |
|
|
|
0.83 |
0.52 |
0.05 |
0.02 |
|
|
|
| 80-200 |
340 |
|
|
|
1.39 |
0.87 |
0.38 |
0.19 |
|
|
|
| ZHB-45 |
80-200 |
300 |
|
|
|
|
1.54 |
0.21 |
0.46 |
0.24 |
0.13 |
0.09 |
气一开式阀
| 执行机构 |
弹簧 范围 |
供气压力 |
允许压差 |
| 公称通径 |
| 25 |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| ZHA-22 |
80-200 |
300 |
0.06 |
0.02 |
- |
|
|
|
|
|
|
|
| 80-200 |
340 |
1.37 |
0.58 |
0.29 |
|
|
|
|
|
|
|
| ZHA-23 |
80-200 |
300 |
|
|
0.85 |
- |
- |
|
|
|
|
|
| 80-200 |
340 |
|
|
|
1.32 |
|
|
|
|
|
|
| ZHA-34 |
80-200 |
300 |
|
|
|
0.83 |
0.52 |
0.05 |
0.02 |
|
|
|
| 80-200 |
340 |
|
|
|
1.39 |
0.87 |
0.38 |
0.19 |
|
|
|
| ZHA-45 |
80-200 |
300 |
|
|
|
|
1.54 |
0.21 |
0.46 |
0.24 |
0.13 |
0.09 |
气动偏心旋转调节阀外形尺寸
 |
公称通径 DN |
L |
L1 |
H |
φA |
| 25 |
102 |
203 |
208 |
236 |
| 32 |
102 |
203 |
208 |
236 |
| 40 |
114 |
203 |
208 |
236 |
| 50 |
124 |
203 |
208 |
236 |
| 65 |
143 |
203 |
208 |
288 |
| 80 |
178 |
216 |
250 |
288 |
| 100 |
229 |
216 |
312 |
360 |
| 125 |
229 |
368 |
312 |
360 |
| 150 |
229 |
368 |
312 |
360 |
| 200 |
243 |
368 |
405 |
470 |
| 250 |
297 |
450 |
405 |
470 |
| 300 |
338 |
450 |
405 |
470 |
|
|
