ZR(P)HP电动单座调节阀是一种顶导向单阀座调节阀，具结构简单、密封性能好、流量大、使用可靠等特点。有效部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。
技术参数及性能：
阀体部分
阀体型式：直通铸造球型阀
公称通径：DN20 、25 、32 、40 、50 、65 、80 、100 、200
公称压力：PN 1.6、2.5、4.0、6.4、10.0Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K、40K
连接方式：法兰：FF、RF、RTJ、等
螺纹：（适用于 1” 以下）
焊接：SW、BW
法 兰 距：符合IEC 534
阀盖形式：标准型、加长型（散热、低温、波纹管密封）
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封垫、聚四氟乙烯垫
执行机构：气动：多弹簧执行机构 、单弹簧执行机构
电动： 3810L 系列 、PSL系列
阀内部件
阀芯型式：单座柱塞
流量特性：等百分比、线性 、快开
内件材质：标准材质组合及使用温度、压力范围请参阅附录
表1．可提供的用户选择
|
阀体
|
型式
|
直通
|
阀盖
|
型式
|
标准、加长型
|
|
材质
|
WCB、WC9、304、316等
|
材质
|
WCB、WC9、304、316等
|
|
阀芯
|
特性
|
直线、等百分比、快开
|
填料
|
“V”型PTFE、
柔性石墨、波纹管
|
|
材质
|
304、304+STL/PTFE、316、316+STL/PTFE
|
|
执行器
|
气动:见表8
|
|
电动:见表7
|
|
定位器
|
电气阀门定位器、智能型数字定位器
|
|
附件
|
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等
|
| 材料及内部结构
表2．本体材质为碳钢
|
1
|
阀体
|
WCB
|
LCB
|
WC9
|
|
2
|
垫片
|
316+石墨/PTEF
|
|
3
|
螺栓
|
35
|
40MnB
|
25Cr2Mo1VA
|
|
4
|
阀座
|
304
|
304
|
304
|
|
5
|
阀芯（杆）
|
304
|
304
|
304
|
|
6
|
垫片
|
316+石墨/PTEF
|
|
7
|
导向套
|
304
|
304
|
304
|
|
8
|
阀盖
|
WCB
|
LCB
|
WC9
|
|
9
|
螺母
|
25
|
35
|
25Cr2Mo1VA
|
|
10
|
填料垫
|
304
|
304
|
304
|
|
11
|
填料
|
PTFE/柔性石墨
|
|
12
|
压套螺母
|
304
|
304
|
304
|
表3．本体材质为不锈钢
|
1
|
阀体
|
CF8
|
CF 8M
|
CF3M
|
|
2
|
垫片
|
316+石墨/PTEF
|
|
3
|
螺栓
|
304
|
316
|
316L
|
|
4
|
阀座
|
304
|
316
|
316L
|
|
5
|
阀芯（杆）
|
304
|
316
|
316L
|
|
6
|
垫片
|
316+石墨/PTEF
|
|
7
|
导向套
|
304
|
316
|
316L
|
|
8
|
阀盖
|
CF8
|
CF 8M
|
CF3M
|
|
9
|
螺母
|
304
|
316
|
316L
|
|
10
|
填料垫
|
304
|
316
|
316L
|
|
11
|
填料
|
PTFE/柔性石墨
|
|
12
|
压套螺母
|
304
|
316
|
316L
|
|
 |
注
1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过 232℃ （450华氏温度）的场合。
3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。
可提供的控制阀流量特性
表4．ZR(P)HP电动单座调节阀尺寸及缩腔型内件与行程额定Cv值
|
阀门尺寸
inch
(mm)
|
阀芯尺寸inch
(mm)
|
额定行程
(mm)
|
额定Cv值
|
|
阀门开度%行程
|
|
等百分比特性
|
直线特性
|
|
10%
|
30%
|
50%
|
70%
|
100%
|
10%
|
30%
|
50%
|
70%
|
100%
|
|
3/4
(20)
|
1/4 (8)
|
16
|
0.09
|
0.17
|
0.34
|
0.95
|
1.6
|
0.27
|
0.68
|
1.09
|
1.49
|
1.8
|
|
3/8（10）
|
0.14
|
0.27
|
0.53
|
1.48
|
2.5
|
0.42
|
1.06
|
1.69
|
2.32
|
2.8
|
|
1/2 (15)
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.65
|
3.65
|
4.4
|
|
3/4 (20)
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
|
1
(25)
|
1/2 (15)
|
16
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.56
|
3.65
|
4.4
|
|
3/4 (20)
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
|
1 (25)
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
|
11/4
|
3/4 (20)
|
25
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
|
1 (25)
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
|
11/4 (32)
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
|
11/2
(40)
|
1 (25)
|
25
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
|
11/4 (32)
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
|
11/2 (40)
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
|
2
(50)
|
11/4 (32)
|
25
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
|
11/2 (40)
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
|
2(50)
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.68
|
26.56
|
36.46
|
44
|
|
21/2
(65)
|
11/2 (40)
|
40
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
|
2(50)
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.58
|
26.56
|
36.46
|
44
|
|
21/2(65)
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
20.01
|
41.63
|
57.17
|
69
|
|
3
(80)
|
2(50)
|
40
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.58
|
26.56
|
36.46
|
44
|
|
21/2(65)
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
26.01
|
41.63
|
57.17
|
69
|
|
3(80)
|
5.45
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
|
4
(100)
|
21/2(65)
|
40
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
26.01
|
41.63
|
57.17
|
69
|
|
3(80)
|
5.45
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
|
4(100)
|
8.72
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
|
5
(125)
|
3(80)
|
60
|
13.62
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
|
4(100)
|
21.80
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
|
5(125)
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
41.72
|
103.7
|
165.9
|
227.9
|
275
|
|
6
(150)
|
4(100)
|
60
|
21.80
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
|
5(125)
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
41.72
|
103.7
|
165.9
|
227.9
|
275
|
|
6(150)
|
21.80
|
43.23
|
85.42
|
237.1
|
400
|
66.75
|
165.85
|
265.5
|
364.6
|
440
|
|
8
(200)
|
5(125)
|
60
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
71.72
|
103.7
|
165.9
|
227.9
|
275
|
|
6(150)
|
21.80
|
43.23
|
85.42
|
237.1
|
400
|
66.75
|
165.85
|
265.5
|
364.6
|
440
|
|
8(200)
|
34.34
|
68.08
|
134.5
|
373.5
|
630
|
104.7
|
260.1
|
416.3
|
571.7
|
690
|

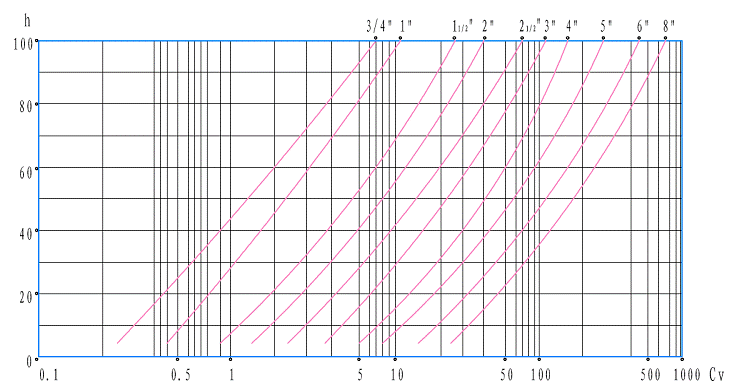

图1.ZR(P)HP电动单座调节阀等百分比特性曲线

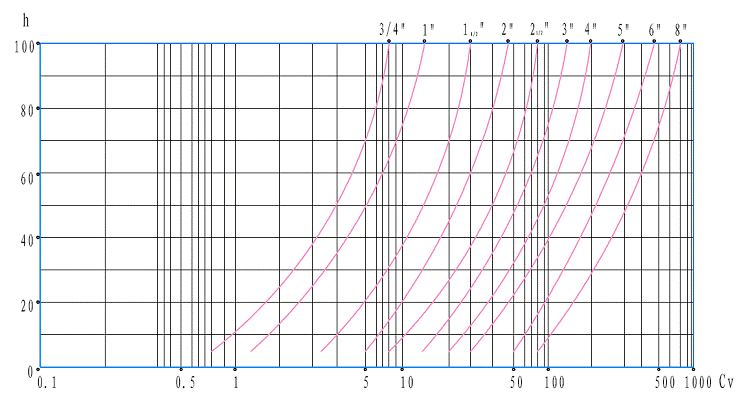

图2.ZR(P)HP电动单座调节阀直线特性曲线
表5. 电子式执行机构· 3610L 系列 单位: Mpa
|
执行机构
|
输出推力
(KN)
|
阀芯尺寸
|
|
Inch（mm）
|
|
3/4
20
|
1
25
|
1 1/4
32
|
1 1/2
40
|
2
50
|
2 1/2
65
|
3
80
|
4
100
|
5
125
|
6
150
|
8
200
|
|
3610LSA-08
|
1.0
|
2.38
|
1.52
|
0.93
|
0.59
|
0.38
|
-
|
-
|
-
|
-
|
-
|
-
|
|
1.91
|
1.22
|
0.74
|
0.47
|
0.30
|
-
|
-
|
-
|
-
|
-
|
-
|
|
3610LSA-20
|
2.0
|
4.77
|
3.05
|
1.86
|
1.19
|
0.76
|
0.45
|
-
|
-
|
-
|
-
|
-
|
|
3.82
|
2.44
|
1.49
|
0.95
|
0.61
|
0.36
|
-
|
-
|
-
|
-
|
-
|
|
3610LSB-30
|
4.0
|
-
|
-
|
2.79
|
1.79
|
1.14
|
0.67
|
1.21
|
0.28
|
0.18
|
0.12
|
0.03
|
|
-
|
-
|
2.23
|
1.43
|
0.91
|
0.54
|
0.96
|
0.22
|
0.14
|
0.10
|
0.02
|
|
3610LSB-50
|
8.0
|
-
|
-
|
4.66
|
2.98
|
1.91
|
1.13
|
1.51
|
0.47
|
0.30
|
0.21
|
0.08
|
|
-
|
-
|
3.73
|
2.38
|
1.52
|
0.90
|
1.20
|
0.38
|
0.24
|
0.16
|
0.06
|
|
3610LSB-60
|
10.0
|
-
|
-
|
-
|
-
|
-
|
1.35
|
2.34
|
0.57
|
0.36
|
0.25
|
0.11
|
|
-
|
-
|
-
|
-
|
-
|
1.08
|
1.87
|
0.45
|
0.29
|
0.20
|
0.08
|
|
3610LSB-99
|
12.0
|
-
|
-
|
-
|
-
|
-
|
2.26
|
2.92
|
0.95
|
0.61
|
0.42
|
0.20
|
|
-
|
-
|
-
|
-
|
-
|
1.80
|
2.33
|
0.76
|
0.48
|
0.33
|
0.15
|
|
3610LSB-160
|
14.0
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
0.97
|
0.67
|
0.35
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
0.78
|
0.54
|
0.27
|
|
※ 以上推荐使用压差等只是相对而言，大田阀门针对各种压差会有多种配置组合，对于复杂的控制系统请您与我
们大田阀门技术部门联系，我们有多年的过程控制产品生产的经验，为您提供更合理的执行机构配置。
|

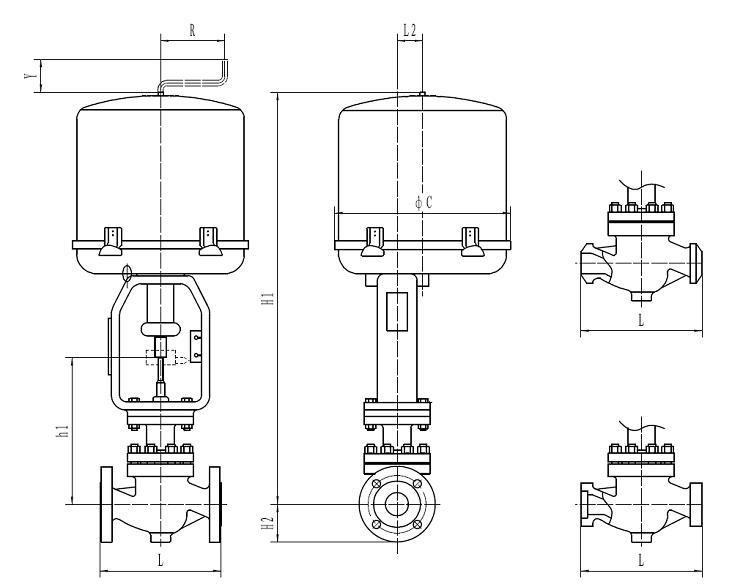

表6-配置381系列电动执行机构控制阀外形尺寸 单位: mm
|
|
|
阀门尺寸
|
L
|
H1
|
H2
|
h1
|
C
|
Y
|
R
|
L2
|
执行机构
|
|
inch
|
mm
|
ANSI 150 PN16、25
|
ANSI 300 PN40
|
ANSI 600 PN64、100
|
|
3/4
|
20
|
184
|
7.25
|
184
|
7.25
|
206
|
8.12
|
502
|
53
|
224
|
225
|
87
|
80
|
28
|
381LSA-20
|
|
1
|
25
|
184
|
7.25
|
184
|
7.25
|
210
|
8.25
|
630
|
58
|
224
|
225
|
87
|
80
|
28
|
381LSA-20
|
|
11/4
|
32
|
200
|
7.87
|
200
|
7.87
|
251
|
9.88
|
646
|
70
|
241
|
255
|
90
|
100
|
45
|
381LSB-30
|
|
1 1/2
|
40
|
222
|
8.75
|
222
|
8.75
|
251
|
9.88
|
646
|
75
|
241
|
255
|
90
|
100
|
45
|
381LSB-30
|
|
2
|
50
|
254
|
10
|
254
|
10
|
286
|
11.25
|
660
|
83
|
256
|
255
|
90
|
100
|
45
|
381LSB-30
|
|
21/2
|
65
|
276
|
10.88
|
276
|
10.88
|
311
|
12.25
|
725
|
93
|
321
|
255
|
90
|
100
|
45
|
381LSB-50
|
|
3
|
80
|
298
|
11.75
|
317
|
12.50
|
337
|
13.25
|
743
|
98
|
338
|
255
|
90
|
100
|
45
|
381LSB-50
|
|
4
|
100
|
352
|
13.88
|
368
|
14.50
|
394
|
15.50
|
754
|
115
|
338
|
255
|
90
|
100
|
45
|
381LSB-50
|
|
5
|
125
|
420
|
16.53
|
400
|
15.75
|
500
|
19.69
|
989
|
125
|
399
|
310
|
90
|
100
|
45
|
381LSC-99
|
|
6
|
150
|
451
|
17.75
|
473
|
18.62
|
508
|
20.00
|
1040
|
143
|
450
|
310
|
90
|
100
|
45
|
381LSC-99
|
|
8
|
200
|
600
|
21.38
|
568
|
22.38
|
610
|
24.00
|
1209
|
180
|
524
|
310
|
90
|
100
|
45
|
381LSC-99
|
|
※由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系大田阀门技术部门，以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。
|
|
