气动角座阀
特点及用途
本系列角座阀是本公司最新引进国外生产技术，结合现代工业应用研发而成的新一代气动角座阀。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。与传统角座阀相比，它具有以下新特点：
1． 可视位置指示：可接限位开关或紧急手动装置。
2． 容易安装：气控头可以作360°旋转，甚至限位开关也可以做360°旋转。可方便地安装一到二个限位开关。
3． 先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4． 具有多种控制方式：常开、常闭、双动。
5． 要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。
6． 容易连接：MAMUR标准连接，嵌入式金属接头。
7． 长寿命导杆：阀杆契形氟隆（PTEE）密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。
8． 无水锤作用：流体从阀杆下方流入时，水锤（水冲击力）被吸收。
9． 先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次。
技术特性表 ：
|
接口G
|
3/8A
|
3/8B
|
1/2A
|
1/2B
|
3/4A
|
3/4B
|
3/4B
|
1
|
1
|
11/4
|
11/2
|
11/2
|
2**
|
2
|
|
通径（mm）
|
15
|
15
|
15
|
15
|
20
|
20
|
20
|
25
|
25
|
32
|
40
|
40
|
50
|
50
|
|
KV（m3/h）
|
4.5
|
4.5
|
5.3
|
5.7
|
9.2
|
10.5
|
10.8
|
20
|
20
|
29
|
46
|
46.5
|
59
|
67
|
|
执行器φ
|
40
|
40
|
40
|
50
|
40
|
50
|
63
|
63
|
90
|
90
|
90
|
110
|
90
|
110
|
|
控制气源（MPa）
|
最小
|
4.2
|
4
|
4.2
|
4
|
4.2
|
4
|
3
|
4
|
4
|
4
|
4
|
4
|
1.8
|
4
|
|
最大
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
8
|
8
|
8
|
8
|
8
|
8
|
|
最大耐压力（MPa）
|
1
|
16
|
16
|
16
|
16
|
8
|
10*/16
|
16
|
11*/16
|
16
|
14*/16
|
16
|
4.4
|
10*/16
|
|
重量（Kg）
|
1
|
1.1
|
1
|
1
|
1.2
|
1.2
|
1.2
|
16
|
1.7
|
3
|
1.7
|
4
|
|
53*/7.6
|
注：*常闭无水锤 **常闭有水锤 A为ARES型 B为ZEUS型

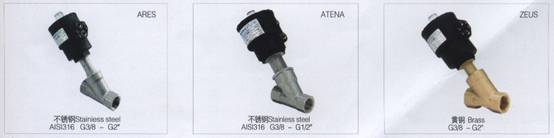

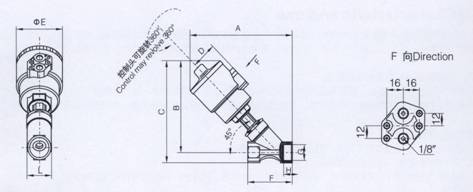

ARES尺寸表
|
公称通径
|
尺寸（mm）
|
|
接口G
|
气控头（DN）
|
A
|
B
|
C
|
D
|
φE
|
F
|
H*
|
L
|
|
15
|
3/8”
|
50
|
190
|
156
|
169
|
44
|
70
|
85
|
12
|
25
|
|
15
|
1/2“
|
50
|
190
|
156
|
169
|
44
|
70
|
85
|
15
|
25
|
|
20
|
3/4“
|
50
|
195
|
160
|
276
|
44
|
70
|
95
|
16.3
|
31
|
|
20
|
3/4“
|
63
|
213
|
178
|
194.4
|
50.5
|
84.4
|
95
|
16.3
|
31
|
|
25
|
1“
|
50
|
200
|
164
|
183
|
66.2
|
116.4
|
105
|
19.5
|
38
|
|
25
|
1“
|
63
|
219
|
182
|
202
|
44
|
84.4
|
105
|
19.5
|
38
|
|
25
|
1“
|
90
|
259
|
222
|
242
|
50.5
|
70
|
105
|
19.5
|
38
|
|
32
|
1“ 1/4
|
52
|
208
|
168
|
191
|
44
|
84.4
|
120
|
19
|
47
|
|
32
|
1“ 1/4
|
63
|
226
|
186
|
209
|
50.5
|
116.4
|
120
|
19
|
47
|
|
32
|
1“ 1/4
|
90
|
266
|
126
|
249
|
66.2
|
70
|
120
|
19
|
47
|
|
32
|
1“ 1/4
|
110
|
302
|
161
|
285
|
77.4
|
84.4
|
120
|
19
|
47
|
|
40
|
1“ 1/2
|
63
|
231
|
190
|
218
|
50.5
|
116.4
|
130
|
18
|
54
|
|
40
|
1“ 1/2
|
90
|
271
|
230
|
258
|
66.2
|
140.6
|
130
|
18
|
54
|
|
40
|
1“ 1/2
|
110
|
307
|
266
|
294
|
77.4
|
70
|
130
|
18
|
54
|
|
50
|
2“
|
63
|
245
|
200
|
233
|
50.5
|
84.4
|
150
|
20
|
66
|
|
50
|
2“
|
90
|
285
|
240
|
274
|
66.2
|
116.4
|
150
|
20
|
66
|
|
50
|
2“
|
110
|
321
|
276
|
310
|
77.4
|
140.6
|
150
|
20
|
66
|
ZEUS尺寸表：
|
公称通径
|
尺寸（mm）
|
|
接口G
|
气控头（DN）
|
A
|
B
|
C
|
D
|
φE
|
F
|
H*
|
L
|
|
15
|
3/8”
|
40**
|
144
|
121
|
134
|
35
|
61
|
65
|
123
|
27
|
|
15
|
3/8”
|
50
|
163
|
140
|
153
|
44
|
70
|
65
|
12
|
27
|
|
15
|
1/2”
|
40**
|
144
|
121
|
134
|
35
|
61
|
65
|
13
|
27
|
|
15
|
1/2”
|
50
|
163
|
140
|
153
|
44
|
70
|
65
|
13
|
27
|
|
20
|
3/4”
|
50
|
173
|
147
|
163
|
44
|
70
|
75
|
14.3
|
27.5
|
|
20
|
3/4”
|
63
|
191
|
165
|
181
|
50.5
|
84.4
|
75
|
14.3
|
27.5
|
|
25
|
1”
|
63
|
206
|
176
|
196
|
50.5
|
84.4
|
90
|
17.5
|
41
|
|
25
|
1”
|
90
|
246
|
216
|
236
|
66.2
|
116.4
|
90
|
17.5
|
41
|
|
32
|
1” 1/4
|
63
|
215
|
180
|
205
|
50.5
|
84.4
|
110
|
19
|
50
|
|
32
|
1” 1/4
|
90
|
255
|
220
|
245
|
66.2
|
116.4
|
110
|
19
|
50
|
|
40
|
1” 1/2
|
90
|
270
|
235
|
264
|
77.4
|
116.4
|
120
|
18
|
58
|
|
40
|
1” 1/2
|
110
|
306
|
271
|
300
|
66.2
|
140.6
|
120
|
18
|
58
|
|
50
|
2”
|
90
|
280
|
240
|
275
|
66.2
|
116.4
|
150
|
20
|
70
|
|
50
|
2”
|
110
|
316
|
276
|
311
|
77.4
|
140.6
|
150
|
20
|
70
|
注：可根据需求提供NPT连接 **NAMUR连接（不需NAMUR连接板）
|
