ZJ(M)HD气动高压多级笼式调节阀采用的是多级笼式对称小孔套筒组
成的流道调节阀，完全控制了流过阀内的介质的流速，大幅
度的降低了高压气体或者蒸汽在阀内产生的噪音，稳定的多级
别降压有效使液体不会产生气蚀，是使用在高压介质场所性能
稳定的控制阀，可选择多弹簧气动簿膜机构或电动执行机构等。
技术参数及性能：
阀体部分
阀体型式：直通铸造球型阀
公称通径：DN20 、25 、32 、40 、50 、
65 、80 、100 、200
公称压力：PN 1.6、2.5、4.0、6.4、10.0Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K、40K
连接方式：法兰 FF、RF、RTJ、等
螺纹：（适用于 1”以下）
焊接：SW、BW
法 兰 距：符合IEC 534
阀盖形式：标准型、加长型（散热、低温、波纹管密封）
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧执行机构
电动： 3810L系列 、PSL系列
阀内部件
阀芯型式：单座笼式
流量特性：等百分比、线性
内件材质：标准材质组合及使用温度、压力范围请参阅附录
表1．可提供的用户选择
|
阀体
|
型式
|
直通
|
阀盖
|
型式
|
标准、加长型
|
|
材质
|
WCB、WC9、304、316等
|
材质
|
WCB、WC9、304、316等
|
|
阀芯
|
特性
|
直线、等百分比、快开
|
填料
|
“V”型PTFE、
柔性石墨、波纹管
|
|
材质
|
304、304+STL/PTFE、316、316+STL/PTFE
|
|
执行器
|
气动:见表6
|
|
电动:见表6
|
|
定位器
|
电气阀门定位器、智能型数字定位器
|
|
附件
|
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等
|

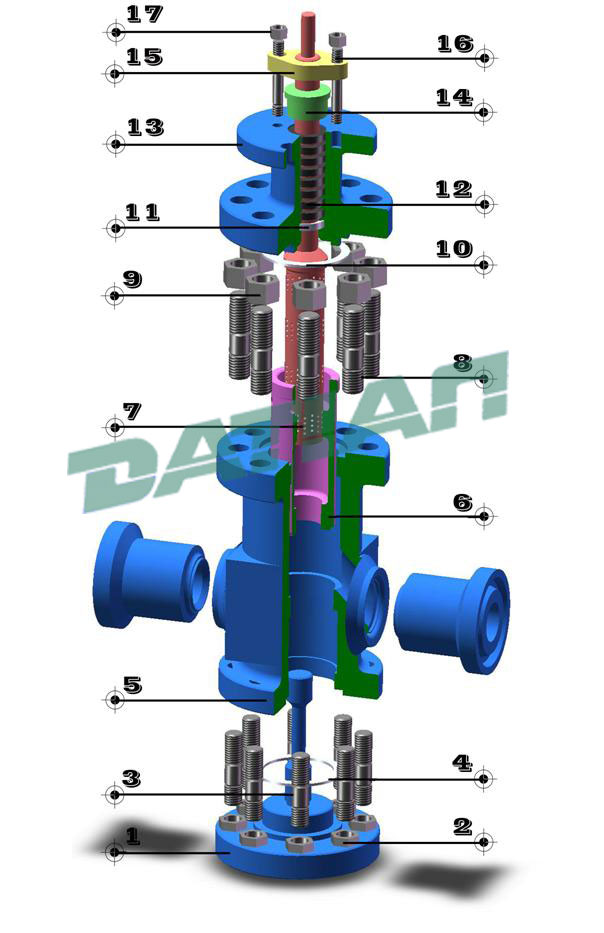

材料及内部结构
表2．本体材质为碳钢
|
1
|
底座
|
25
|
LF2
|
F22
|
|
2
|
螺母
|
25
|
35
|
25Cr2Mo1VA
|
|
3
|
螺栓
|
35
|
40MnB
|
25Cr2Mo1VA
|
|
4
|
垫片
|
316+石墨/PTEF
|
|
5
|
阀体
|
25
|
LF2
|
F22
|
|
6
|
阀座
|
304
|
304
|
304
|
|
7
|
阀芯（杆）
|
304
|
304
|
304
|
|
8
|
螺栓
|
35
|
40MnB
|
25Cr2Mo1VA
|
|
9
|
螺母
|
25
|
35
|
25Cr2Mo1VA
|
|
10
|
垫片
|
316+石墨/PTEF
|
|
11
|
填料垫
|
304
|
304
|
304
|
|
12
|
填料
|
PTFE/柔性石墨
|
|
13
|
阀盖
|
25
|
LF2
|
F22
|
|
14
|
压套
|
304
|
304
|
304
|
|
15
|
压盖
|
25
|
LF2
|
F22
|
|
16
|
螺栓
|
35
|
40MnB
|
25Cr2Mo1VA
|
|
17
|
螺母
|
25
|
35
|
25Cr2Mo1VA
|
表3．本体材质为不锈钢
|
1
|
底座
|
CF8
|
CF 8M
|
CF 3M
|
|
2
|
螺母
|
304
|
316
|
316L
|
|
3
|
螺栓
|
304
|
316
|
316L
|
|
4
|
垫片
|
316+石墨/PTEF
|
|
5
|
阀体
|
CF8
|
CF 8M
|
CF 3M
|
|
6
|
阀座
|
304
|
316
|
316L
|
|
7
|
阀芯（杆）
|
304
|
316
|
316L
|
|
8
|
螺栓
|
304
|
316
|
316L
|
|
9
|
螺母
|
304
|
316
|
316L
|
|
10
|
垫片
|
316+石墨/PTEF
|
|
11
|
填料垫
|
304
|
316
|
316L
|
|
12
|
填料
|
PTFE/柔性石墨
|
|
13
|
阀盖
|
CF8
|
CF 8M
|
CF 3M
|
|
14
|
压套
|
304
|
316
|
316L
|
|
15
|
压盖
|
CF8
|
CF 8M
|
CF 3M
|
|
16
|
螺栓
|
304
|
316
|
316L
|
|
17
|
螺母
|
304
|
316
|
316L
|
|
 |
※1、以上为标准的配置结构，阀座为金属对金属，还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨。
3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料
控制阀流量特性
等百分比特性阀瓣 |
直线特性阀瓣 |
表4． 900LB、 1500LB控制阀尺寸与行程.额定Cv值
|
阀门尺寸
inch(mm)
|
阀芯尺寸inch
|
行程
(mm)
|
减压级数
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
1
|
5/ 8”(16)
|
20
|
7.0
|
5.3
|
4.6
|
4.1
|
3.7
|
3.4
|
3.0
|
2.5
|
|
1.5
|
1”(25)
|
20
|
18.7
|
11.5
|
10.5
|
8.6
|
7.6
|
6.9
|
5.9
|
4.7
|
|
2
|
11/ 4”(32)
|
25
|
33.0
|
14.2
|
12.7
|
11.9
|
10.9
|
9.8
|
7.6
|
6.9
|
|
3
|
2”(50)
|
30
|
83.0
|
53.0
|
46.0
|
42.6
|
38.6
|
34.1
|
30.1
|
24.3
|
|
4
|
21/ 2”(65)
|
40
|
122.0
|
70.0
|
62.0
|
57.0
|
50.0
|
48.5
|
40.2
|
35.5
|
|
6
|
4”(100)
|
50
|
308.0
|
150.0
|
130.0
|
118.0
|
102.0
|
96.0
|
82.0
|
76.0
|
|
8
|
5”(125)
|
60
|
407.0
|
205.0
|
185.0
|
166.0
|
143.0
|
133.0
|
120.0
|
104.0
|
※本表额定Cv值仅做参考用,高压差阀门设计CV大多根据工艺参数量体设计，请向大田阀门技术部咨询。
表5． 2500LB控制阀尺寸与行程.额定Cv值
|
阀门尺寸
inch(mm)
|
阀芯尺寸inch
|
行程
(mm)
|
减压级数
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
1
|
5/ 8”(16)
|
20
|
7.0
|
5.3
|
4.6
|
4.1
|
3.7
|
3.4
|
3.0
|
2.5
|
|
1.5
|
1”(25)
|
20
|
18.7
|
11.5
|
10.5
|
8.6
|
7.6
|
6.9
|
5.9
|
4.7
|
|
2
|
11/ 4”(32)
|
25
|
33.0
|
14.2
|
12.7
|
11.9
|
10.9
|
9.8
|
7.6
|
6.9
|
|
3
|
2”(50)
|
30
|
83.0
|
53.0
|
46.0
|
42.6
|
38.6
|
34.1
|
30.1
|
24.3
|
|
4
|
21/ 2”(65)
|
40
|
122.0
|
70.0
|
62.0
|
57.0
|
50.0
|
48.5
|
40.2
|
35.5
|
|
6
|
4”(100)
|
50
|
308.0
|
150.0
|
130.0
|
118.0
|
102.0
|
96.0
|
82.0
|
76.0
|
|
8
|
5”(125)
|
60
|
407.0
|
205.0
|
185.0
|
166.0
|
143.0
|
133.0
|
120.0
|
104.0
|
※本表额定Cv值仅做参考用,高压差阀门设计CV大多根据工艺参数量体设计，请向大田阀门技术部咨询。

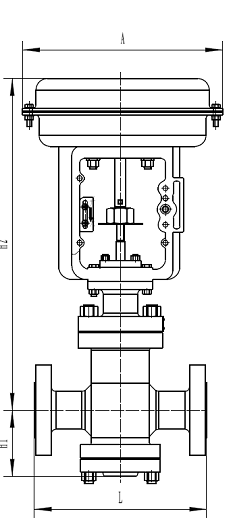

表6. 控制阀外形尺寸
|
|
|
阀门尺寸
|
L
|
气动
|
|
inch
|
mm
|
PN100-320
|
PN 420
|
H 1 mm
|
H 2 mm
|
A mm
|
|
1”
|
25
|
279
|
318
|
140
|
690
|
360
|
|
11/ 2”
|
40
|
330
|
359
|
153
|
770
|
360
|
|
2”
|
50
|
375
|
400
|
153
|
770
|
360
|
|
3”
|
80
|
460
|
498
|
170
|
900
|
470
|
|
4”
|
100
|
530
|
575
|
190
|
932
|
470
|
|
6”
|
150
|
768
|
819
|
223
|
950
|
560
|
|
8”
|
200
|
832
|
1029
|
265
|
990
|
560
|
|
※由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系大田阀门技术部门，以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。
|
|
