产品概述:
ZZHP型指挥器操作型自力式压力调节阀, 是一种无需外来能源,而只依靠被调介质自身的压力变化达到自动调节和稳定阀后压力为恒定值的一种节能
型压力调节阀。该阀压力设定在指挥器上实现,因而方便、 快捷、 省时省力可运作状态下连续设定;
控制精度高,可比一般ZZY型直接操作自力式压力调节阀高一倍,适合于控制精度要求高的场合;检测、执行元件由耐高温材料制作,无需带冷凝器也
可用于高温(200℃)水蒸汽场合。
阀体
型 式:直通/三通铸造球形阀
阀尺寸:DN20~150
额定压力:PN16
连接形式:法兰
法兰标准:钢制法兰按GB9113一2000,JB/T-94
密封面型式:PN10为凸面
法兰端面距:按G B12221-89
材料:ZG230-450(SCPH2)
ZG0Cr1SNi9Ti(SCS 13A)
ZG0Cr1SNi12Mo2Ti(SCS14A)
结构形式:标准型(-5℃~+7℃)
高温型(无冷凝器)(<+200℃)
垫片:型式,齿型和平型
材料,F4/改性F4,不锈钢+石墨
执行机构
型式:薄膜式
ZH100,ZH200,ZH280,ZH400
膜片材料:丁腈橡胶夹增强涤纶织物
信号接口:内螺纹M16X1.5
环境温度:-30℃~+70℃
性 能
流量特性:快开
整机作用方式:阀后压力控制
压力控制精度:≤±2.5%
阀座泄漏率(对于额定Kv值%):
金属密封:小于0.01%(ANSIB16.104-1976Ⅳ级)
软 密 封:小于0.00001%以下
(ANSIB16.104-1976Ⅳ级)

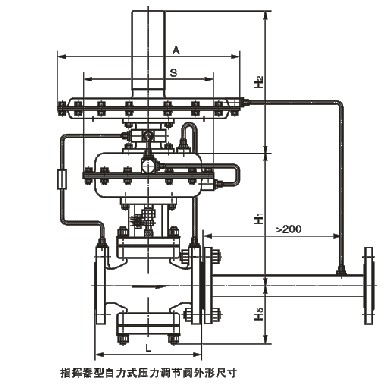

外形尺寸:参照表1
油漆颜色:调节阀的执行机构和阀的表面应涂漆,
不锈钢和铜的阀可不涂漆。阀体上的箭头及文字涂红漆。
用户指定色彩也可。
公称通径
|
L
|
S
|
A
|
H1
|
H2
|
H5
|
20
|
150
|
|
195/310/395
|
234
|
325
|
100
|
25
|
160
|
195
|
234
|
100
|
40
|
200
|
249
|
120
|
50
|
230
|
280
|
254
|
125
|
80
|
310
|
301
|
155
|
100
|
350
|
316
|
170
|
150
|
480
|
310
|
375
|
225
|
|
