产品概述:
ZZYP型自力式压力调节阀, 是一种无需外来能源,而只依靠被调介质自身的压力变化达到自动调节和稳定阀前(或阀后)压力为恒定值的一种节能型压力调节阀。
该阀是一种理想的节能型产品,它广泛应用于蒸汽的保压与稳定,也适用于非腐蚀性气体,低粘度液体介质减压稳定(阀后)或泄压稳压(阀前)的自动控制。
阀 体
型式:直通单座/双座铸造球形阀
阀 尺 寸:DN20~300
额定压力:PN16,PN40,PN63
连接形式:法兰
法兰标准:钢制法兰按GB9113-2000,JB/T-94
密封面型式:PN16为凸面
PN40/PN63为凹凸面
法兰端面距:按GB12221-89
材料:ZG230-450(SCPH2)
ZG1Cr18Ni9Ti(SCS13A)
ZG1Cr18Ni12Mo2Ti(SCS14A)
结构形式:标准型(-5℃~+80℃)
中温型(冷凝器)(<+350℃)
波纹管平衡型
活塞平衡型
压盖型式:螺纹式或压板式
填料:V型聚四氟乙烯填料,柔性石墨填料
垫片:型式,齿型和平型
材料,F4/改性F4,不锈钢+石墨
执行机构
型式:薄膜式(用于被调压力≤0.6MPa)
ZY70,ZY100,ZY200,
ZY280,ZY400
膜片材料:丁睛橡胶夹增强涤纶织物
信号接口:内螺纹M18X1.5
环境温度:-30℃~+70℃
型 式:活塞式(用于被调压力>0.6MPa)
ZY28,ZYH70,ZYH103,ZYH133,
ZYH188,ZYH201
活塞材料:ZALSi12
信号接口:内螺纹M16X1.5
环境温度:-30℃~+70℃
性 能
流量特性:快开
整机作用方式:阀前压力控制
阀后压力控制
压力调节范围:参照表1
压力控制精度:±8%
阀座泄漏率(对于额定Kv值%):
金属密封:小于0.01%(ANSIB16.104-1976Ⅳ级)
软 密 封:小于0.00001%以下
(ANSIB16.104-1976Ⅳ级)

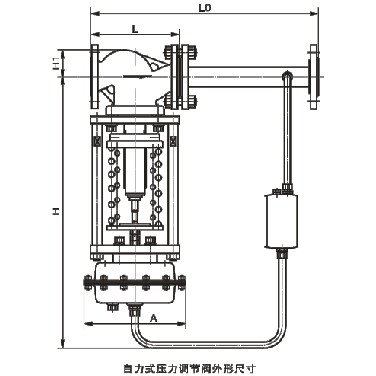

外形尺寸:参照表1
油漆颜色:调节阀的执行机构和阀的表面应涂漆,
不锈钢和铜的阀可不涂漆。阀体上的
箭头及文字涂红漆。
用户指定色彩也可。
公称
通径
(mm)
|
L
|
H
|
PN16
PN40
|
PN63
|
B
|
H1
|
A=176
|
A=195
|
A=230
|
A=280
|
A=308
|
压力调节范围(KPa)
|
120-300
|
480-1000
|
120-300
|
480-1000
|
280-500
|
40-80
|
60-140
|
120-300
|
480-1000
|
15-50
|
40-80
|
60-140
|
20
|
150
|
230
|
383
|
43
|
585
|
585
|
720
|
720
|
595
|
595
|
595
|
|
|
|
|
|
25
|
160
|
230
|
383
|
48
|
585
|
585
|
735
|
735
|
595
|
595
|
595
|
|
|
|
|
|
32
|
180
|
260
|
512
|
57
|
595
|
595
|
750
|
750
|
605
|
|
|
|
|
605
|
605
|
605
|
40
|
200
|
260
|
512
|
66
|
610
|
610
|
|
|
620
|
|
|
|
|
626
|
620
|
626
|
50
|
230
|
300
|
603
|
80
|
620
|
620
|
|
|
630
|
|
|
|
|
630
|
630
|
630
|
65
|
290
|
340
|
862
|
92
|
|
|
|
|
730
|
|
|
|
|
730
|
730
|
730
|
80
|
210
|
380
|
862
|
100
|
|
|
|
|
745
|
|
|
|
|
745
|
745
|
745
|
100
|
350
|
430
|
1023
|
120
|
|
|
|
|
760
|
|
|
|
|
760
|
760
|
760
|
125
|
400
|
500
|
1380
|
134
|
|
|
|
|
790
|
|
|
790
|
790
|
790
|
790
|
790
|
150
|
480
|
550
|
1380
|
156
|
|
|
|
|
805
|
|
|
805
|
805
|
805
|
805
|
805
|
200
|
600
|
650
|
1800
|
199
|
|
|
|
|
855
|
|
|
855
|
855
|
855
|
855
|
855
|
|
