外部先进导角座阀，溢流口与滑块间有自     订购气动阀门产品须知

调节密封压盖，在与普通截止阀相比时，阀体    1、请在订货时提供详细的口径、规格、交货地址、时间。

角座结构可实现较大流量。                   2、根据管道需要，决定选用往复式(二位开关式)或弹簧

                                       复位式(常闭或常开式)。

技术参数                             3、可选配控制附件：(1)单电控电磁阀(断电时常闭或常

压力范围           0～16bar                    开)，(2)双电控电磁阀(开关式)，(3)阀位开关回讯器，

介质温度           -10℃～+180℃               (4)气源处理三联件。

环境温度           -10℃～+60℃                特殊使用环境(易燃易爆场合)，可选防爆型。

气源压力           0.4～0.7Mpa

阀体材料           CF8、CF8M               外形尺寸

                   CF3、CF3M

密封材料           聚四氟乙烯

执行机构外壳材料   聚酰胺

控制气体           中性气体、空气



-控制功能：常开

-PPS执行机构外壳适用于环境温度+5℃～+130℃

-无复位弹簧  双作用执行机构

-三夹式连接

-独立可调行程极限，适于高低流量

-手动应急开关

-先导阀适用的Namur适配器



接口D [英寸]	内孔 [mm]	KV值 [m /h]	最大工作压力 [bar]	要求最小的控制压力[bar]	执行机构尺寸 [ mm]	流向	控制功能
G3/8″	13	3.7	0～16	4～7	40	阀座上方
G1/2″	15	4.2	0～16	4～7	50	阀座上方
G3/4″	20	8.	0～16	4～7	50	阀座上方
G 1″	25	19	0～16	4～7	63	阀座上方
G1 1/4″	32	27.5	0～16	4～7	63	阀座上方
G1 1/2″	40	42	0～16	4～7	63	阀座上方
G 2″	50	52	0～16	4～7	80	阀座上方
G2 1/2″	65	77	0～16	4～7	80	阀座上方



 1、请在订货时提供详细的口径、规格、交货地址、时间。

 2、根据管道需要，决定选用往复式(二位开关式)或弹簧

   复位式(常闭或常开式)。

 3、可选配控制附件：(1)单电控电磁阀(断电时常闭或常

    开)，(2)双电控电磁阀(开关式)，(3)阀位开关回讯器，

    (4)气源处理三联件。

    特殊使用环境(易燃易爆场合)，可选防爆型。

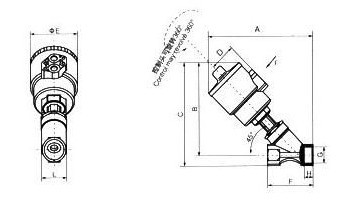

   外形尺寸

  丝扣连接尺寸对照表》Connect size table

公称通径 DN（mm）	尺寸Size（mm）
	接口G Interface	气控头（DN）Gas Control head	A	B	C	D	E	F	H*	L
15	1/2〞	50	190	156	169	44	70	85	15	25
20	3/4〞	50	195	160	276	44	70	95	16．3	31
25	1〞	63	259	222	242	50．5	70	105	19．5	38
32	11/4〞	63	226	186	209	50．5	116．4	120	19	47
40	11/2〞	90	271	230	258	66．2	140．6	130	18	54
50	2〞	90	285	240	274	66．2	116．4	150	20	66

    法兰连接尺寸对照表》Connect size table

DN	接口G Interface	气控头Gas Control head	A	C	D	D1	D2	T	L
15	1/2〞	50	190	169	95	65	45	14	108
20	3/4〞	50	195	276	105	75	55	14	117
25	1〞	63	210	202	115	85	65	14	127
32	11/4〞	63	226	209	135	100	78	16	140
40	11/2〞	90	307	294	145	110	85	16	165
50	2〞	90	321	310	160	125	100	16	203
65	21/2〞	50	350	355	180	145	120	18	216
