技术规范
设计依据 |
GB标准 |
ANSI标准 |
设计标准 |
GB/12237 |
ANSIB16.34 |
结构 长度 |
法兰 连接 |
GB/12221 |
ANSIB16.10 |
连接法兰尺寸 |
GB/9113、IB/T79 |
ANSIB16.5 |
试验和检验 |
IB/T9002 |
API598 |
※注:系列闸阀结构长度及连接法兰尺寸可根据用户要求设计制造。

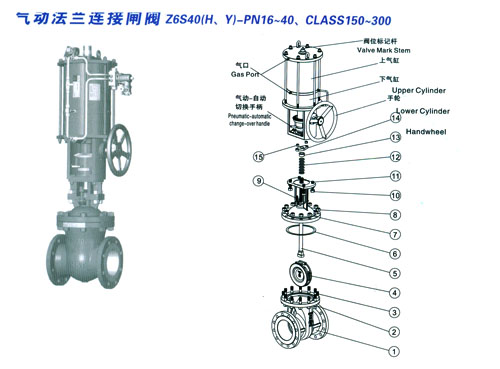

主要零件材质表
序号 |
零件名称 |
材质 |
C |
P |
R |
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
螺帽 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
3 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
4 |
闸板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
5 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
6 |
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
7 |
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
8 |
螺帽 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
9 |
吊环螺栓 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
10 |
螺帽 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
11 |
螺栓 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
12 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
13 |
填料压套 |
WCB |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
14 |
填料压板 |
WCB |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
15 |
螺帽 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |

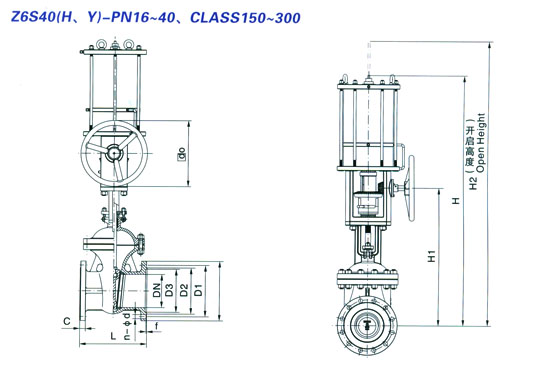

※注:系列闸阀主要零部件及密封密封阀座的材质可根据实际工况条件或用户特殊要求设计选用。 主要外形及连接尺寸 Z6S4D(H、Y)-16(1.6MPa)
公称通径 |
外形尺寸 |
连接尺寸 |
L |
H |
H1 |
H2 |
¢d0 |
D |
D1 |
D2 |
C |
f |
n-φd |
50 |
250 |
790 |
420 |
840 |
180 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
80 |
280 |
910 |
460 |
990 |
200 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
100 |
300 |
1050 |
560 |
1150 |
250 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
150 |
350 |
1240 |
660 |
1390 |
320 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
200 |
400 |
1520 |
810 |
1720 |
400 |
340 |
295 |
266 |
24 |
3 |
12-φ22 |
250 |
450 |
1700 |
930 |
1950 |
400 |
405 |
355 |
319 |
26 |
3 |
12-φ26 |
300 |
500 |
1930 |
1090 |
2230 |
450 |
460 |
410 |
370 |
28 |
4 |
12-φ26 |
350 |
550 |
2160 |
1230 |
2510 |
450 |
520 |
470 |
429 |
30 |
4 |
16-φ26 |
400 |
600 |
2330 |
1360 |
2730 |
500 |
580 |
525 |
480 |
32 |
4 |
16-φ30 |
450 |
650 |
2540 |
1510 |
2990 |
500 |
640 |
585 |
548 |
34 |
4 |
20-φ30 |
500 |
700 |
2750 |
1660 |
3250 |
550 |
715 |
650 |
609 |
36 |
4 |
20-φ33 |
600 |
800 |
3080 |
1910 |
3680 |
550 |
840 |
770 |
720 |
38 |
5 |
20-φ36 |
700 |
900 |
3570 |
2200 |
4270 |
600 |
910 |
840 |
794 |
40 |
5 |
24-φ36 |
800 |
1000 |
|
|
|
|
1025 |
950 |
901 |
42 |
5 |
24-φ39 |
注:根据不同的阀门扭矩、使用介质选配。不同的执行器型号 , 其相关尺寸随之变化。
主要外形及连接尺寸 Z6S40(H、Y)-25(2.5MPa)
公称通径 |
外形尺寸 |
连接尺寸 |
L |
H |
H1 |
H2 |
¢do |
D |
D1 |
D2 |
C |
f |
n-φd |
50 |
250 |
790 |
420 |
840 |
180 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
80 |
280 |
910 |
460 |
990 |
200 |
200 |
160 |
132 |
24 |
3 |
8-φ18 |
100 |
300 |
1050 |
560 |
1150 |
250 |
235 |
190 |
156 |
24 |
3 |
8-φ22 |
150 |
350 |
1240 |
660 |
1390 |
320 |
300 |
250 |
211 |
28 |
3 |
8-φ26 |
200 |
400 |
1520 |
810 |
1720 |
400 |
360 |
310 |
274 |
30 |
3 |
12-φ26 |
250 |
450 |
1700 |
930 |
1950 |
400 |
425 |
370 |
330 |
32 |
3 |
12-φ30 |
300 |
500 |
1930 |
1090 |
2230 |
450 |
485 |
430 |
389 |
34 |
4 |
16-φ30 |
350 |
550 |
2160 |
1230 |
2510 |
450 |
555 |
490 |
448 |
38 |
4 |
16-φ33 |
400 |
600 |
2330 |
1360 |
2730 |
500 |
620 |
550 |
503 |
40 |
4 |
16-φ36 |
450 |
650 |
2540 |
1510 |
2990 |
500 |
670 |
640 |
548 |
42 |
4 |
20-φ36 |
500 |
700 |
2750 |
1660 |
3250 |
550 |
730 |
660 |
609 |
44 |
4 |
20-φ36 |
600 |
800 |
3080 |
1910 |
3680 |
550 |
845 |
770 |
720 |
46 |
4 |
20-φ39 |
700 |
900 |
3570 |
2200 |
4270 |
600 |
960 |
875 |
820 |
50 |
5 |
24-φ42 |
800 |
1000 |
|
|
|
|
1085 |
990 |
928 |
54 |
5 |
24-φ48 |
主要外形及连接尺寸 Z(H、Y)-40(4.0MPa)
公称通径 |
外形尺寸 |
连接尺寸 |
L |
H |
H1 |
H2 |
¢do |
D |
D1 |
D2 |
C |
f |
n-φd |
50 |
250 |
790 |
420 |
840 |
180 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
80 |
310 |
910 |
460 |
990 |
200 |
200 |
160 |
132 |
24 |
3 |
8-φ18 |
100 |
350 |
1050 |
560 |
1150 |
250 |
235 |
190 |
156 |
24 |
3 |
8-φ22 |
150 |
450 |
1240 |
660 |
1390 |
32Q |
300 |
250 |
211 |
28 |
3 |
8-φ26 |
200 |
550 |
1520 |
810 |
1720 |
400 |
375 |
320 |
284 |
34 |
3 |
12-φ30 |
250 |
650 |
1700 |
930 |
1950 |
400 |
450 |
385 |
315 |
38 |
3 |
12-φ33 |
300 |
750 |
1930 |
1090 |
2230 |
450 |
515 |
450 |
409 |
42 |
4 |
16-φ33 |
350 |
850 |
2160 |
1230 |
2510 |
450 |
580 |
510 |
465 |
46 |
4 |
16-φ36 |
400 |
950 |
2330 |
1360 |
2730 |
500 |
660 |
585 |
535 |
50 |
4 |
16-φ39 |
450 |
1050 |
2540 |
1510 |
2990 |
500 |
685 |
610 |
560 |
50 |
4 |
20-φ39 |
500 |
1150 |
2750 |
1660 |
3250 |
550 |
755 |
670 |
615 |
52 |
4 |
20-φ42 |
600 |
1350 |
3080 |
1910 |
3680 |
550 |
890 |
795 |
735 |
60 |
d |
20-φ48 |
700 |
|
|
|
|
|
|
|
|
|
|
|
800 |
|
|
|
|
|
|
|
|
|
|
|
注:根据不同的阀门扭矩、使用介质选配,不同的执行器型号,其相关尺寸随之变化。
主要外形及连接尺寸 HVZ6S40(H、Y)-Class150
通径 |
外形尺寸 |
连接尺寸 |
DN |
in |
L |
H |
H1 |
H2 |
¢do |
D |
D1 |
D2 |
C |
f |
n-φd |
50 |
2 |
178 |
790 |
420 |
840 |
180 |
152 |
120.5 |
92 |
16 |
2 |
4-φ19 |
80 |
3 |
203 |
910 |
460 |
990 |
200 |
190 |
152.5 |
127 |
19 |
2 |
4-φ19 |
100 |
4 |
229 |
1050 |
560 |
1150 |
250 |
229 |
190.5 |
157 |
24 |
2 |
8-φ19 |
150 |
6 |
267 |
1240 |
660 |
1390 |
320 |
279 |
241.5 |
216 |
26 |
2 |
8-φ22 |
200 |
8 |
292 |
1520 |
810 |
1720 |
400 |
343 |
298.5 |
270 |
29 |
2 |
8-φ22 |
250 |
10 |
330 |
1700 |
930 |
1950 |
400 |
406 |
362 |
324 |
31 |
2 |
12-φ25 |
300 |
12 |
256 |
1930 |
1090 |
2230 |
450 |
483 |
432 |
381 |
32 |
2 |
12-φ25 |
350 |
14 |
381 |
2160 |
1230 |
2510 |
450 |
533 |
476 |
413 |
35 |
2 |
12-φ29 |
400 |
16 |
406 |
2330 |
1360 |
2730 |
500 |
597 |
540 |
470 |
37 |
2 |
16-φ29 |
450 |
18 |
432 |
2540 |
1510 |
2990 |
500 |
635 |
578 |
533 |
40 |
2 |
16-φ32 |
500 |
20 |
457 |
2750 |
1660 |
3250 |
550 |
699 |
635 |
584 |
43 |
2 |
20-φ32 |
600 |
24 |
508 |
3080 |
1910 |
3680 |
550 |
813 |
749.5 |
692 |
48 |
2 |
20-φ35 |
700 |
28 |
610 |
3570 |
2200 |
4270 |
600 |
947 |
863.6 |
800 |
45 |
2 |
28-φ35 |
800 |
32 |
660 |
|
|
|
|
1060 |
978 |
914 |
46 |
2 |
28-φ41 |
主要外形及连接尺寸 Z6S40(H、Y)-Class300
通径 |
外形尺寸 |
连接尺寸 |
DN |
in |
L |
H |
H1 |
H2 |
¢do |
D |
D1 |
D2 |
C |
f |
n-φd |
50 |
2 |
216 |
790 |
420 |
840 |
180 |
165 |
127 |
92 |
23 |
2 |
8-φ19 |
80 |
3 |
283 |
910 |
460 |
990 |
200 |
210 |
168.5 |
127 |
29 |
2 |
8-φ22 |
100 |
4 |
305 |
1050 |
560 |
1150 |
250 |
254 |
200 |
157 |
32 |
2 |
8-φ22 |
150 |
6 |
403 |
1240 |
660 |
1390 |
320 |
318 |
270 |
216 |
37 |
2 |
12-φ22 |
200 |
8 |
419 |
1520 |
810 |
1720 |
400 |
381 |
330 |
270 |
42 |
2 |
12-φ25 |
250 |
10 |
457 |
1700 |
930 |
1950 |
400 |
445 |
387.5 |
324 |
48 |
2 |
16-φ29 |
300 |
12 |
502 |
1930 |
1090 |
2230 |
450 |
521 |
451 |
381 |
51 |
2 |
16-φ32 |
350 |
14 |
762 |
2160 |
1230 |
2510 |
450 |
584 |
514.5 |
413 |
54 |
2 |
20-φ32 |
400 |
16 |
838 |
2330 |
1360 |
2730 |
500 |
648 |
571.5 |
470 |
58 |
2 |
20-φ35 |
450 |
18 |
914 |
2540 |
1510 |
2990 |
500 |
711 |
628.5 |
533 |
61 |
2 |
24-φ35 |
500 |
20 |
991 |
2750 |
1660 |
3250 |
550 |
775 |
686 |
584 |
64 |
2 |
24-φ35 |
600 |
24 |
1143 |
3080 |
1910 |
3680 |
550 |
914 |
813 |
692 |
70 |
2 |
24-φ41 |
700 |
28 |
|
|
|
|
|
1035 |
940 |
800 |
89 |
2 |
28-φ45 |
800 |
32 |
|
|
|
|
|
1149 |
1054 |
914 |
103 |
2 |
28-φ51 |
注:根据不同的阀门扭矩、使用介质选配.不同的执行器型号 , 其相关尺寸随之变化。 |
