上海柏勒夫气动阀门有限公司

产品介绍

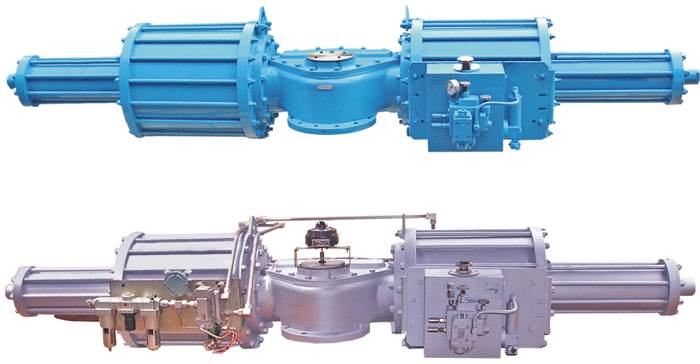

气液联动执行器

发布厂商：上海柏勒夫气动阀门有限公司

详细参数

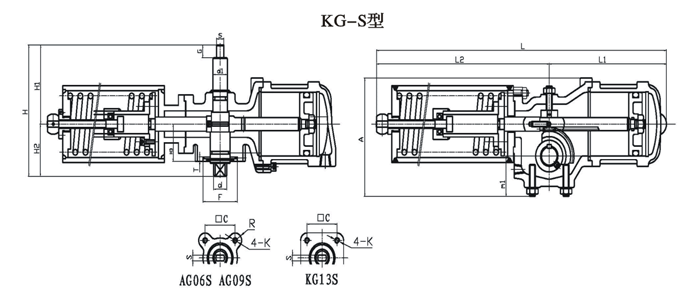

型号	L	L1	L2	A	m1	c	H	H1	H2	H3	F	d	D1	S	G	K	R	T	重量kg

KG06S	329	136	193	120	42	131	78	53	38	38	36	14	16	8	13	M6	7.5	3	6
KG09S	463	181	282	152	50	156	95	61	61	43	40	20	20	12	16	M8	10	3	12
KG13S	683	257	426	225	80	224	131	93	93	60	60	34	35	22	28	M12	12	8	32

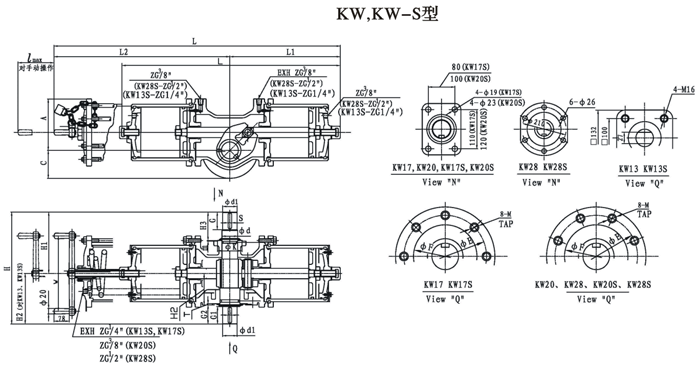

型号	L	L1	L2	A	C	H	H1	H2	H3	W	Lmax	d	d1	K	m	G	G1	G2	T	S	M	F	E	重量kg

KW13	562	--	--	132	68	285	157	128	--	200	130	45	44	--	--	--	38	48	4	--	M16	80	--	36
KW138	906	281	625	132	68	285	157	128	--	200	130	45	44	--	--	--	38	48	4	--	M16	80	--	56
KW17	756	--	--	176	95	381	209	105	97	260	150	55	50	80	2	60	60	67	4	12	M16	120	160	75
KW17S	1078	378	700	176	95	381	209	105	97	260	150	55	50	80	2	60	60	67	4	12	M16	120	160	103
KW20	1060	--	--	232	115	457	244	130	107	440	240	70	64	100	2	67	75	88	4	18	M16	140	200	130
KW20S	1490	530	960	232	115	457	244	130	107	440	240	70	64	100	2	67	75	88	4	18	M16	140	200	181
KW28	1360	--	--	302	158	578	305	165	135	760	300	90	85	130	2	100	100	108	4	24	M20	220	280	275
KW28S	1930	680	1250	302	158	578	305	165	135	760	300	90	85	130	2	100	100	108	4	24	M20	220	280	398

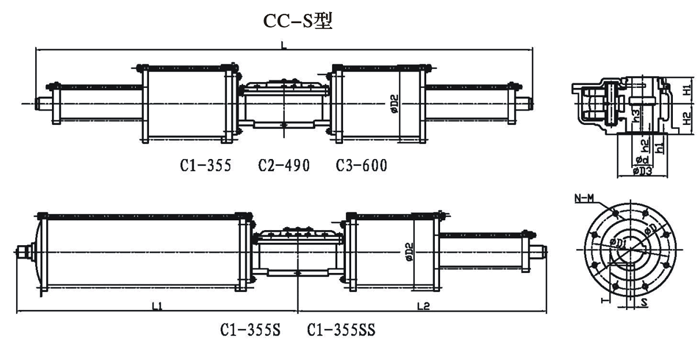

型号	接盘规格	L	L1	L2	D2	h1	h2	h3	H1	H2	D	D1	D3	d	S	T	N-M

C1-355	ISO5211/F30	2864	-	-	440	6	10	120	136	135	350	298	230	100	28	9	8-M24
C1-355S	ISO5211/F30	3054	1622	1432	440	6	10	120	136	135	350	298	230	100	28	9	8-M24
C1-355SS	ISO5211/F30	3350	1811	1539	562	6	10	120	136	135	350	298	23	100	28	9	8-M24
C2-490	ISO5211/F35	3328	-	-	562	6	10	150	156	150	415	356	260	120	32	10	8-M30
C3-600	ISO5211/F40	3918	-	-	700	8	10	184	186	189	475	406	300	140	35	12	8-M36

启动驱动装置订货须知
启动阀门驱动装置由多种气动元件组成,用户根据需要.详细选择下列附件,并在技术合同中注明
1、气动执行器：（1）双作用式；（2）单作用式；（3）型号规格；（4）动作时间。
2、电磁阀：（1）双电控电磁阀；（2）单电控电磁阀；（3）使用电压；（4）防爆型。
3、信号反馈：（1）机械式开关；（2）接近式开关；（3）输出电流信号；（4）使用电压；（5）防爆型。
4、定位器：（1）气动定位器；（2电器定位器；（3）电流信号；（4）气压信号；（5）电气转换器；（6）防爆型。
5、气源处理三联件：（1）过滤减压器；（2）油雾器。
6、手动机构。
7、特殊定制。
气动执行机构动作时间的计算
理论计算公式：（分）
T＝60V（P+1）/Q
V=气缸容积（l）
P=操作压力(Mpa)
T=每动作一次时间（分）
Q＝气缸进气孔瞬时流量（l/分）
1. 双动作型;开关或关开（实测）单位：秒

驱动器型号	AG05	AG06	AG09	AG13	AW13	AW17	AW20	AW28	C1-355
动作时间	08	1	1.2	1.5	2	3.2	8	14	28

2. 弹簧回动型：开关或关开（实测）单位：秒

驱动器型号	AG06S	AG09S	AG13S	AG13S	AW17S	AW20S	AW28S	C1-355SS
动作时间	1.5	1.8	2	3	3	7.5	14	30

注：以上为标准动作时间，如要求动作时间更短，请与我们联系。
