三片式螺纹球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
防火、防静电设计
阀杆防爆出装置
阀球上设计有压力平衡孔
双层阀杆填料与对压碟型弹片装置
附件选项
回讯器：也叫限位开关，远程反馈开关信号(防爆)
电磁阀：双作用选二位五通、单作用选二位三通(防爆)
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料
参数
|
驱 动
|
压缩空气5～7bar(可带手轮)
|
|
公称通经
|
15～100mm
|
|
公称压力
|
1.6～6.3MPa
|
|
适用温度
|
PTFE:-29～+178℃
|
|
EK:-29～+250℃
|
|
连接方式
|
螺纹
|
|
阀结构
|
三块式
|
|
阀体材质
|
316L、316、304、304L碳钢
|
|
阀球材质
|
316L、316、304L、304
|
|
密封材质
|
PTFE 、EK、Y
|
|
适用介质
|
气体、水及油类等
|
|
可选附件
|
限位开关、定位器、电磁阀、减压阀
|
设计标准
|
三块式
|
测试检验
|
API598，EN12266
|
|

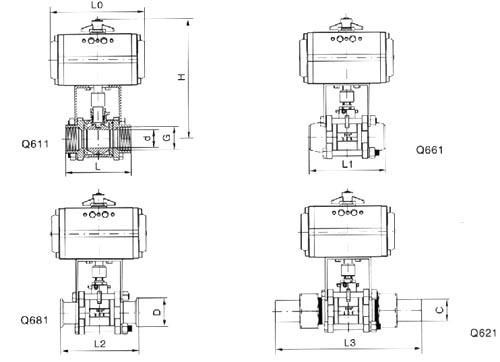

螺纹接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|
|
对焊接端
|
ASME B16025
|
|
套焊接端
|
ASME B16.11
|
|
阀兰接端
|
ASME B16.5 DIN2542～2545 JIS B2238
|
|
两块式
|
测试检验
|
API598，EN12266
|
|
螺纹接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|
主要零部件材料
|
序号
NO
|
零件名称
Accessory name
|
材质
Material
|
|
1
|
螺栓
Stud
|
不锈钢304
Stainless Steel304
|
|
2
|
接头
Connector
|
不锈钢CF8、CF8M
Stainless Steel CF8、CF8M
|
|
3
|
阀座
Seat
|
PTFE
|
|
4
|
球体
ball
|
不锈钢304、316
Stainless Steel304、316
|
|
5
|
阀体
Body
|
不锈钢CF8、CF8M
Stainless Steel CF8、CF8M
|
|
6
|
螺母
Nut
|
不锈钢304
Stainless Steel304
|
|
7
|
阀杆
Stem
|
不锈钢304、316
Stainless Steel304、316
|
|
8
|
垫片
Gasket
|
PTFE
|
|
9
|
填料
Packing
|
PTFE
|
|
10
|
压盖
Gland
|
不锈钢304、316
Stainless Steel304、316
|
|
11
|
支架
Yoke
|
不锈钢CF8
Stainless Steel CF8
|
|
12
|
连接套
Connecting Set
|
不锈钢304、316
Stainless Steel304、316
|
|
