产品概述

　　HPC高压笼式调节阀是一种压力平衡式的调节阀,阀体流体通道呈S流线型,压降损失小,流量大,可调范围广,调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。该阀广泛适用于要求动态稳定性好、噪音低、空化腐蚀小的高压降场合。

技术参数和性能

　　阀体型式:直通笼式铸造球形阀
　　公称通径:40~200mm
　　公称压力:ANSI900、1500、2500
　　　　 JIS63K
　　连接型式:法兰式:RF、RJ
　　标准按JIS ANSI B16.5;JIS B2201
　　焊接式:嵌接焊SW(40~80mm)
       　　对接焊BW(80~200m)
　　材料:ZG25  ZG1Cr18Ni9  ZGOCr17Ni12Mo2  1.25Cr0.5Mo  2.25Cr1.0Mo5.0Cr0.5MO  SCPH21 SCPH32 SCPH61
　　上阀盖:常温型(P):-5~+230℃
       　　伸长I型(E1):+230~+566℃
　　压盖型式:螺栓压紧式
　　填料:石棉编织填料。

阀内组件

　　阀芯型式:金属阀座的压力平衡式结构
　　流量特性:等百分比(%)线,性(L)
　　材料:1Cr18Ni9Ti、0017Ni12Mo2、8Cr17和不锈钢堆焊司太莱

执行机构

　　型式:HA多弹簧式薄膜执行机构
　　膜片材料:乙丙橡胶夹尼龙
　　弹簧范围:0.04~0.20,0.08~0.24MPa
　　供气压力:0.28,0.30,0.35,0.40MPa
　　气源接头:Rc1/4
　　环境温度:-30~+70℃

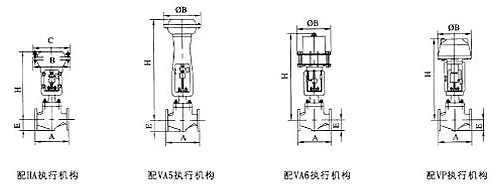

　　备注:该阀也可配用VA5或VA6和VP执行机构
　　阀作用型式:气一开式气一关式
　　附件:定位器、手轮机构、气动阀位传送器

性能

　　泄漏量:符合标准ANSI B16.104III级,小于额定Cv的0.1%
　　回差:1%(带定位器)
　　线,性:±1%(带定位器)
　　可调范围:50:1
