概述
自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。自力式温度调节阀具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。

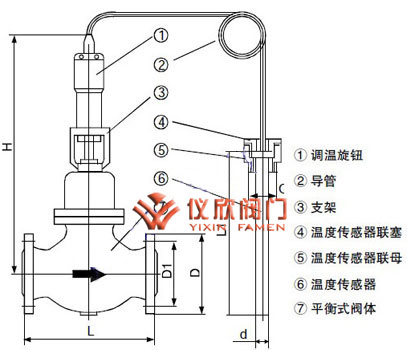

自力式温度调节阀结构图
主要零件材料
|
阀体
|
ZG230—45
|
ZG1Cr18Ni9Ti
|
|
阀座
|
ZG1Cr18Ni12Mo2Ti
|
Cr18Ni12Mo2Ti
|
|
阀芯
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
波纹管套
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
平衡波纹管
|
1Cr18Ni9Ti
|
|
|
温包
|
H62
|
1Cr18Ni9Ti
|
|
毛细管
|
H62
|
1Cr18Ni9Ti
|
|
接头
|
35
|
1Cr18Ni9Ti
|
主要技术参数
|
公称通径DN (mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
公称压力PN(Mpa)
|
1.6 4.0
|
|
额定流量系数（KV）
|
单座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
双座
|
|
|
12
|
22
|
33
|
53
|
53
|
132
|
209
|
330
|
528
|
836
|
1210
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
额定行程(mm)
|
|
6
|
8
|
10
|
14
|
20
|
35
|
|
允许最大压差(Mpa)
|
1.6
|
1.5
|
0.5
|
|
温度调节范围(°C)
|
0~70、50~120、100~170、150~220、200~270
|
|
调节精度（%）
|
±5
|
|
允许超载值（°C）
|
分别为上述温度调节范围上限加50
|
|
使用环境温度（°C）
|
-40~+80
|
|
安装接头（M）
|
G1”
|
|
毛细管长度（M）
|
3、5
|
|
允许
泄漏量
|
硬密封（1/h）
|
双座、套筒：5×10-3×阀额定容量（II级）
单座：10-4×阀额定容量（IV）
|
|
软密封（m1/min）
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
11.10
|
|
|
