概述
气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。 由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
技术规范：
设计标准：ASME B 16.34 GB/T12224
结构长度：ASME B 16.10 GB/T12221
连接法兰：ASME B 16.5、JB/T 79
驱动方式：手动、电动、气动
试验和检验：JB/T9092 API 598
适用介质：重油、胶类等易凝固介质

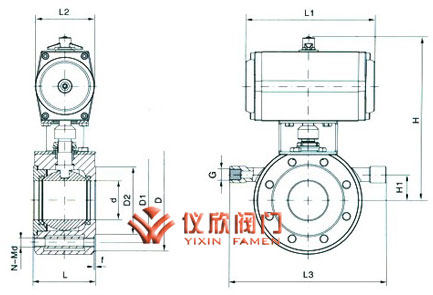

气动保温球阀尺寸图
技术规范
| 设计依据 |
GB标准 |
|
设计标准
|
GB/12237
|
|
结构 长度
|
法兰 连接
|
华尔士公司标准
|
|
连接法兰尺寸
|
GB/9113、JB/T79
|
|
试验和检验
|
JB/T9002
|
主要零件材质表
|
序号
|
零件名称
|
材质
|
|
C
|
D
|
R
|
|
1
|
阀盖
|
WCB
|
ZG1C/18Ni9Ti
|
ZG1Cr18Ni12M2Ti
|
|
2
|
垫片
|
PTFE
|
PTFE
|
PTFE
|
|
3
|
阀座
|
PTFE
|
PTFE
|
PTFE
|
|
4
|
球体
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
5
|
阀座
|
PTFE
|
PTFE
|
PTFE
|
|
6
|
夹套阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
7
|
螺栓
|
35
|
1Cr18Ni9i
|
1Cr18Ni12Mo2Ti
|
|
8
|
阀杆
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
9
|
垫片
|
PTFE
|
PTFE
|
PTFE
|
|
10
|
填料
|
PTFE
|
PTFE
|
PTFE
|
|
11
|
衬套
|
PTFE
|
PTFE
|
PTFE
|
|
12
|
弹垫
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
13
|
垫片
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
14
|
螺母
|
35
|
1Cr18Ni9Ti
|
1Cr18N19Ti
|
|
15
|
连接支架
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
16
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
17
|
连接套
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
18
|
位置指示器
|
塑料
|
塑料
|
塑料
|
外形连接尺寸
|
公称通径
|
外形尺寸
|
连接法兰尺寸
|
|
d
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
G
|
D
|
D1
|
D2
|
f
|
N-Md
|
|
15
|
14
|
35
|
140,178
|
62/75
|
150
|
170/176
|
15
|
1/2″
|
90
|
65
|
45
|
2
|
4-M14
|
|
20
|
19
|
38
|
140/178
|
62/75
|
160
|
175,181
|
20
|
1/2″
|
100
|
75
|
55
|
2
|
4-M14
|
|
25
|
25
|
42
|
140/214
|
62/91
|
190
|
180/214
|
20
|
1/2″
|
110
|
85
|
65
|
2
|
4-M14
|
|
32
|
29
|
50
|
164/214
|
75/91
|
210
|
215/243
|
25
|
1/2″
|
130
|
100
|
78
|
3
|
4-M18
|
|
40
|
38
|
60
|
164/246
|
75/101
|
230
|
225/263
|
30
|
1/2″
|
145
|
110
|
85
|
3
|
4-M18
|
|
50
|
48
|
70
|
190/295
|
91/112
|
250
|
248/274
|
30
|
1/2″
|
160
|
125
|
100
|
3
|
4-M18
|
|
65
|
64
|
95
|
210/295
|
101/112
|
270
|
258/284
|
45
|
1/2″
|
180
|
145
|
120
|
3
|
4/8-M18
|
|
80
|
76
|
118
|
247/395
|
112/139
|
300
|
300/326
|
50
|
1/2″
|
190
|
160
|
135
|
3
|
8-M18
|
|
100
|
95
|
140
|
276/478
|
127/176
|
340
|
315/370
|
70
|
1″
|
215/230
|
180/190
|
155/160
|
3
|
8-M18/20
|
|
125
|
112/118
|
175/195
|
348/562
|
159/206
|
360
|
375/440
|
80
|
1″
|
245/270
|
210/220
|
185/188
|
3
|
8-M18/24
|
|
150
|
135/150
|
210/260
|
378/724
|
176/228
|
420
|
428/500
|
95
|
1″
|
280/300
|
240/250
|
210/218
|
3
|
8-M22/24
|
|
