概述
气动超薄球阀(气动对夹球阀)是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品采用支架与执行机构连接，具有结构紧凑体积小，重量轻，摩擦力小， 回差小，动作平稳可靠等优点。气动超薄球阀被广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

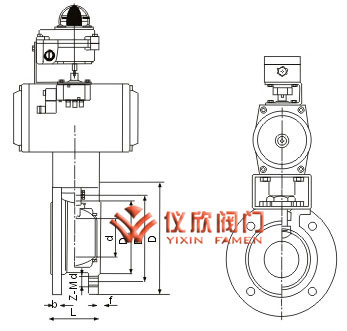

气动超薄球阀尺寸图
技术参数
|
阀类
|
传动方式
|
连结形式
|
结构形式
|
密封面
|
公称压力（MPa）
|
阀体材料
|
|
球阀
|
6-气动
6s-气动带手动
|
对夹式
|
浮动球直通
|
F-氟塑料
H-合金钢
PPL
|
1.6
2.5
4.0
6.4
|
按表内阀体
材料代号
|
|
公称通径DN(mm)
|
15-150
|
|
材料\材料代号
|
C
|
P
|
R
|
|
主
要
零
件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球板
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适
用
工
况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃～250℃
|
|
控制型式
|
双作用/单作用
|
|
作用型式
|
切断/调节
|
|
输入信号
|
电信号：0～10mA、-4～10mA 气信号20～100kPa
|
|
回信电压
|
AC220V/DC24V
|
|
工作介质
|
净化压缩压气
|
|
执行器
|
型号
|
63RA系列、AW系列
|
|
气源压力
|
0.3～0.7MPa
|
安装尺寸
|
公称通径DN(mm)
|
尺 寸(mm)
|
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-φd
|
|
15
|
35
|
95
|
65
|
45
|
14
|
2
|
4-M12
|
|
20
|
38
|
105
|
75
|
55
|
14
|
4-M12
|
|
25
|
42
|
115
|
85
|
65
|
14
|
4-M12
|
|
32
|
50
|
135
|
100
|
78
|
16
|
4-M16
|
|
40
|
60
|
145
|
110
|
85
|
16
|
4-M16
|
|
50
|
70
|
160
|
125
|
100
|
16
|
3
|
4-M16
|
|
65
|
95
|
180
|
145
|
120
|
18
|
4/8-M16
|
|
80
|
118
|
190
|
160
|
135
|
20
|
8-M16
|
|
100
|
140
|
215
|
180
|
155
|
20
|
8-M16
|
|
125
|
175
|
245
|
210
|
185
|
22
|
8-M16
|
|
150
|
210
|
280
|
240
|
210
|
24
|
8-M20
|
|
|
