上海仪欣阀门有限公司

产品介绍

ZSHV气动V型球阀

发布厂商：上海仪欣阀门有限公司

详细参数

概述

ZSHV气动V型球阀是一种具有全新设计理念及结构的新型 V 型调节球阀，与传统的硬密封 V 型球阀相比，密封更可靠，性能更优良。
主要特点有：
1、气动V型球阀阀座采用新型高弹性耐高温材料及特殊的热处理工艺，密封副采用碟片式密封结构，耐磨性好，摩擦力小，球芯不易卡死，密封优良，使用寿命长；
2、气动V型球阀球芯呈特殊扇形，阀在关闭时，V 型缺口与阀座产生楔形剪切作用，具有极好的切断性能和调节性能。该阀广泛适用于控制纸浆、污水、含有纤维和固体颗粒悬浊介质以及高温蒸汽、干气体等介质。

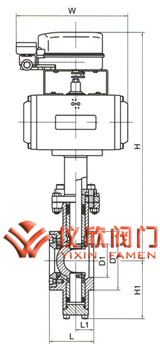

气动V型球阀尺寸图

阀体及内件技术参数

型式	直通两体式铸造 V 型球阀 DN25～200 直通整体式铸造 V 型球阀 DN250～300
公称通径	DN25、32、40、50、65、80、100、125、150、200、250、300
公称压力	ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa
连接形式	法兰连接：RF、FM，标准按 ANSI B16.5；JIS B2201；HG20596（或 GB9113-2000）
阀体材质	WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A， CF8M / SCS14A 阀体、阀内件材料的组合及工作温度范围请参阅表 1
使用温度	常温型：-29～+150℃ 高温型：+150～+450℃
填料	常温型：楔型聚四氟乙烯填料高温型：柔性石墨成型填料
与执行机构连接	符合 ISO 5211/1～5211/3-1982

阀芯型式	V 型缺口阀芯
流量特性	近似等百分比性，请参照图 2
流量系数	请参见表 2
阀内件材质	阀体、阀内件材料的组合及工作温度范围请参阅表 1
球芯转角	90°
扭矩	请参见表 4
