ZDLPF型电动单座衬氟调节阀是一种四氟波纹管密封阀。它由3610(3810)型电子式执行机构和直通单座衬氟塑阀本体两部份组成。由于该阀接触介质的部位采用高压注塑工艺,衬有能耐腐蚀介质(如盐酸、硫酸、硝酸、氢氟酸等)和耐老化的聚全氟乙烯(简称F46),又采用聚四氟乙烯波纹管密封,因而该阀广泛适用于化工、石油、冶金、医药等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

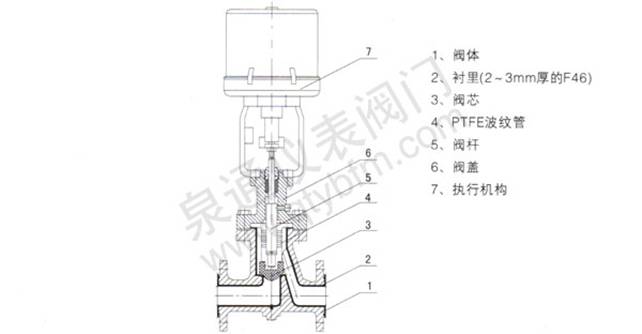

基本结构
产品特点
1、耐腐蚀:阀体内腔、阀座、阀杆均包衬2.5~3mm厚的F46,能耐酸、碱,耐强腐蚀。
2、密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏。
3、泄漏量小:由于阀芯、阀座是软密封,故泄漏量达Ⅵ级标准,或无泄漏。
4、采用电子式电动行机构,体积小,重量轻,调节精度高。
主要零件材料
零件名称
|
材质
|
零件名称
|
材质
|
阀体
|
WCB
|
衬里
|
F46
|
波纹管
|
PTFE
|
阀芯
|
PTFE
|
阀盖
|
WCB
|
阀杆
|
304
|
主要技术参数
公称通径DN(mm)
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
阀座直径Dg(mm)
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
额定流量
系数Kv
|
等百分比
|
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
直线
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2
|
3.2
|
5
|
10
|
16
|
25
|
38
|
63
|
80
|
120
|
300
|
公称压力PN(MPa)
|
1.0 1.6 2.5
|
执行
机构
|
型号
|
361LSA-08
|
361LSA-08
|
361LSA-20
|
361LSB-30/50
|
361LSBC-65
|
输出力N
|
800
|
800
|
2000
|
3000/5000
|
6500
|
行程mm
|
10
|
10,16
|
25
|
40
|
60
|
信号
|
4-20mA
|
工作温度
|
-20~+150℃
|
固有可调比R
|
30:1
|
|
