产品介绍

电动三通调节阀
发布厂商:上海赛凌自控设备有限公司

详细参数

产品特点


     ZDLQ(X)型电子式电动精小型三通调节阀是专门针对三通控制研制的专用调节阀,具有调节精度高,动作稳定可靠等优点。合流型主要用于两种流体混合成第三种流体;分流型主要用于将一股流体分成两股流体。可代替两台互为开关的单、双座调节阀,用于液体、气体、蒸汽等介质的调节与控制。

技术参数

公称通径(mm) 25 40 50 65 80 100 150 200
阀座直径(mm) 25 32 40 50 65 80 100 125 150 200
流量系数 合流 8.5 13 21 34 53 85 135 210 340 535
分流 —— ­—— —— —— —— 85 135 210 340 535
额定行程(mm) 16 25 40 60
可调范围 30:1
公称压力 1.6、4.0、6.4MPa
阀芯形式 薄壁圆筒型阀芯
流量特性 直线、对数
作用形式 电开式、电关式
工作温度 普通型-40~230℃,散热片型230~450℃,特殊订货450~600℃
法兰标准 符合JB78-59、JP79-59标准,可按JB/T79. 1-94. JB/T79. 294. ANSI. JIS. DIN  等标准订货生产
控制信号 4~20mA.DC; 1~5V.DC; O~1OV.DC(与所配执行机构有关)
电    源 220V.AC,50Hz:380V.AC,50Hz(与所配执行机构有关)


注:工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

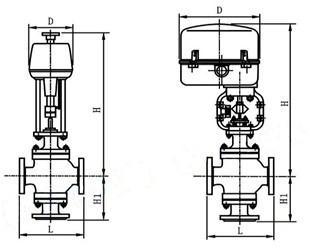

外形尺寸


公称通径(mm) 25 32 40 50 65 80 100 125 150 200
L(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550
PN4.0MPa 190 210 230 255 285 310 355 425 460 560
PN6.4MPa 200 210 235 265 295 320 370 440 475 570
L(mm) PN1.6MPa 140 150 160 180 200 220 220 256 278 322
PN4.0MPa 150 160 170 190 220 232 256 295 313 372
PN6.4MPa 160 170 180 200 220 242 266 300 318 382
配  PSL H(mm) 普通型 775 781 775 790 819 820 810 917 927 947
散热片型 905 911 905 920 766 983 973 1116 1126 1144
D(mm) 176
重量(kg) 61.5 64.5 69.5 76.5 109 132 164 207 267 395
配 361L 961L H(mm) 普通型 538 544 660 675 744 745 735 972 982 1027
散热片型 668 674 790 805 691 908 898 1171 1181 1224
D(mm) 225 310
重量(kg) 69 72 85 92 124 147 179 260 320 448
