产品介绍

ZZW型自力式温度调节阀

发布厂商：上海科谋阀门有限公司

详细参数

ZZW型自力式温度调节阀无需外加能源，利用被调介质自身能量实现温度自动调节的执行器产品，公称压力PN16、40、64；温度调节范围从0~270°C；温度控制器连接头为G1″外螺纹；法兰标准：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16为凸面法兰； PN40、65为凹面法兰，阀体为凹面。结构长度按GB12221—89标准。

一、主要零件材料

阀体	ZG230—45	ZG1Cr18Ni9Ti
阀座	ZG1Cr18Ni12Mo2Ti	Cr18Ni12Mo2Ti
阀芯	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
波纹管套	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
平衡波纹管	1Cr18Ni9Ti
温包	H62	1Cr18Ni9Ti
毛细管	H62	1Cr18Ni9Ti
接头	35	1Cr18Ni9Ti

二、主要技术参数和性能指标

公称通径DN (mm)		15	20	25	32	40	50	65	80	100	125	150	200	250
公称压力PN(Mpa)		1.6 4.0
额定流量系数（KV）	单座	5	7	11	20	30	48	75	120	190	300	480	760	1100
	双座			12	22	33	53	53	132	209	330	528	836	1210
	套筒			11	20	30	48	75	120	190	300	480	760	1100
额定行程(mm)				6	8	10	14		20				35
允许最大压差(Mpa)		1.6									1.5	0.5
温度调节范围(°C)		0~70、50~120、100~170、150~220、200~270
调节精度（%）		±5
允许超载值（°C）		分别为上述温度调节范围上限加50
使用环境温度（°C）		-40~+80
安装接头（M）		G1”
毛细管长度（M）		3、5
允许泄漏量	硬密封（1/h）	双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV）
允许泄漏量	软密封（m1/min）	0.15	0.15	0.15	0.30	0.30	0.45	0.60	0.90	1.70	4.0	4.0	6.75	11.10

三、公称通径的外形尺寸

公称通径(mm）	15	20	25	32	40	50	65	80	100	125	150	200	250
法兰端面距离(L)	150		160	180	200	230	290	310	350	400	480	600	730
总高度(H)	500			540		580	640	700	750	820	950	1100	1280
温包插入深度(T)	235 430					430 630						1000
温包外露高度(h)	350
温包直径(d)	25(护套直径Φ28)
重量(kg)	8		10	13	15	18	30	35	60	75	85	110	150

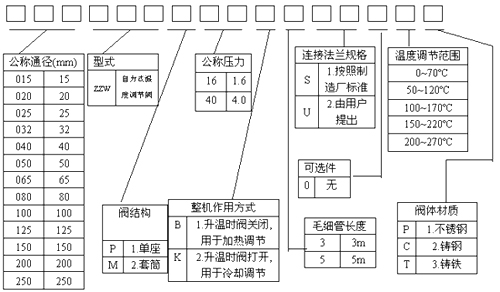

四、ZZW自力式温度调节阀型号
