一、气动低温调节阀 产品概述
|
ZJSDW-P(M)气动低温调节阀，由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
气动低温调节阀配置的多弹簧执行机构高度低、重量轻、装备简便。
气动低温调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。
气动低温调节阀适合于低于0～-250℃状态下工作，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。
气动低温调节阀为减少传递，长颈采用薄壁结构。
|
|
|
ZJSDW-P(M)气动低温调节阀
|
二、气动低温调节阀 主要技术参数
1、阀体
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN25～300mm |
| 公称压力 |
PN 1.6、2.5、4.0、6.4、10.0 MPa
|
| 法兰标准 |
GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 |
标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 |
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M) |
2、阀内件
| 阀芯形式 |
单座柱塞性、套筒双导向型 |
| 流量特性 |
线性、等百分比 |
| 阀芯材料 |
不锈钢 (304、304L、316、316L) |
3、执行机构及附件、作用形式
| 执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
| 弹簧范围(KPa) |
20～100（标准）、20～60、60～100、40～200、80～240 |
| 膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 |
140～400KPa |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
| 可配附件 |
定位器、空气过滤减压器、保位阀、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
三、气动低温调节阀 主要性能指标
| 项目 |
不带定位器 |
带定位器 |
| 基本误差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死区% |
≤3.0 |
≤0.4 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
| 始点 |
±5.0 |
±1.0 |
| 气关 |
始点 |
±5.0 |
±1.0 |
| 终点 |
±2.5 |
±1.0 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
四、气动低温调节阀 额定流量系数Kv、允许压差
| 公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
| 套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
| 允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
| 套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |

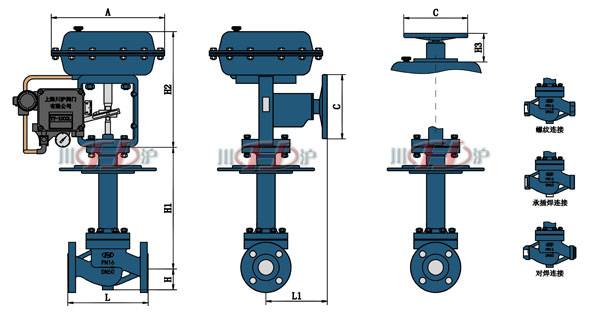

五、气动低温调节阀 主要外形图
六、气动低温调节阀主要连接尺寸
| 公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
| PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
| PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
| H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
| PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
| PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
| H1 |
根据实际工况温度而定 |
| H2 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
| H3 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
380 |
380 |
| L1 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
| A |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
| C |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。 |
|
