产品介绍

ZJSPF46气动衬氟调节阀

发布厂商：上海川沪阀门有限公司

详细参数

一、气动衬氟调节阀产品概述

本公司研发生产的ZJSPF46气动衬氟调节阀、耐腐蚀气动调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。气动衬氟调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
气动衬氟调节阀其主要特点如下：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。产品符合GB/T4213-92。

ZJSPF46气动衬氟调节阀

二、气动衬氟调节阀主要技术参数

1、阀体

阀体形式	直通单座铸造球型阀
公称通径	DN20～150mm
公称压力	PN1.0、PN1.6、PN2.5MPa
法兰标准	GB/T9113、 JB/T79、HG20594及其他标准
连接形式	法兰(FF RF RTJ)
阀盖形式	标准型-40～+150℃、波纹管型-40～+150℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料
阀体材料	铸钢衬四氟(WCB+F46)、不锈钢衬四氟(CF8+F46)

2、阀内件

阀芯形式	单座柱塞型
流量特性	等百分比
阀芯材料	不锈钢 (304、304L、316、316L)+F46

3、执行机构及附件、作用形式

执行器型式	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	25	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20～60、60～100、40～200、80～240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

三、气动衬氟调节阀主要性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死区%			≤3.0	≤0.4
始终点偏差%	气开	始点	±2.5	±1.0
	气开	始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
	气关	终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

四、气动衬氟调节阀额定流量系数Kv、允许压差

公称通径(DN)	20	25	32	40	50	65	80	100	150
阀座直径(dn)	20	25	32	40	50	65	80	100	150
额定流量系数(KV)	5.0	8	12	20	32	50	70	100	240
允许压差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
额定行程(mm)	16			25		40			60
配用执行器型号	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45

五、气动衬氟调节阀主要零件材料

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	304衬F46
阀杆	304衬F46
导向套	304衬F46
波纹管	不锈钢+F46

六、气动衬氟调节阀主要外形图

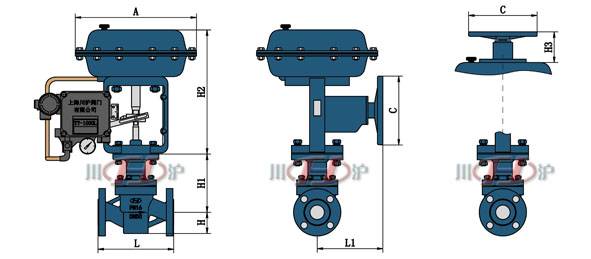

ZJSPF46气动衬氟调节阀外形尺寸图

七、气动衬氟调节阀主要连接尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
L	PN40	194	197	200	235	267	292	317	368	425	473
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
H	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
H1		132	132	158	170	179	214	221	234	270	294
H2		298	298	298	298	298	380	380	380	510	510
H3		180	180	180	180	180	236	236	236	310	310
L1		289	289	289	289	289	347	347	347	476	476
A		282	282	282	282	282	360	360	360	470	470
C		220	220	220	220	220	270	270	270	320	320

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
