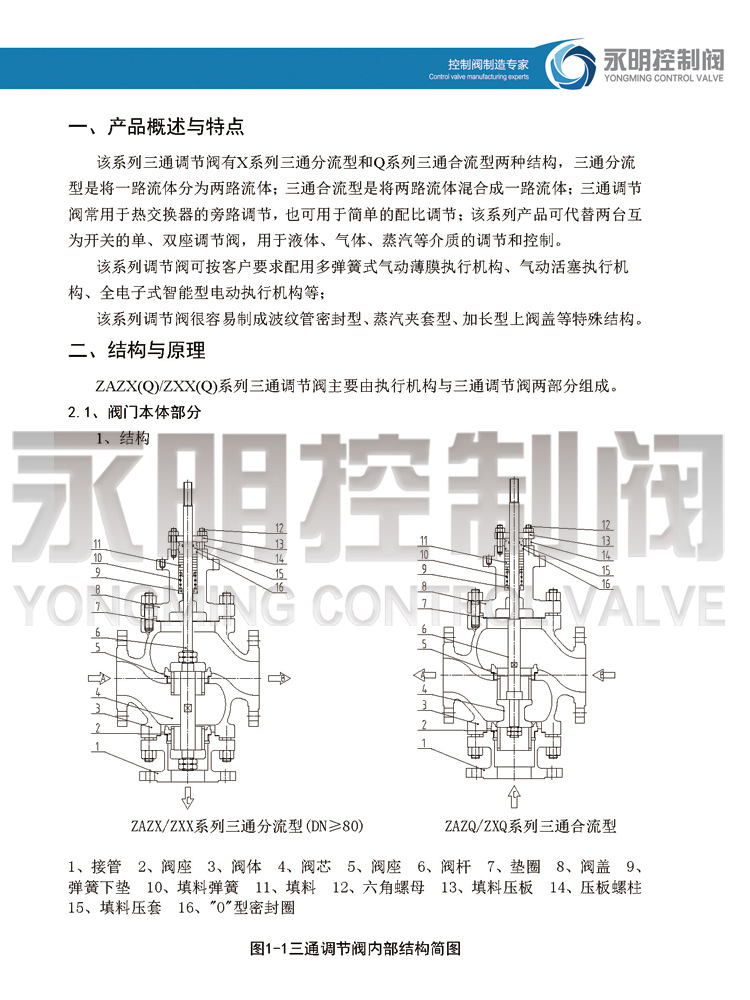

产品概述：
Q/X系列三通调节阀采用圆筒型薄壁窗口形阀芯导向，导向面积大，动作平稳；
Q系列三通合流调节阀是将两路流体合并成一路流体；
X系列三通分流阀将一路流体分配成两路流体。
三通调节阀常用于热交换器（换热器）的旁路调节，也可用于简单的配比调节；该系列产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节和控制。
该系列阀门可按要求配用多弹簧式气动薄膜执行机构、气动活塞执行机构、全电子式智能型电动执行机构等。

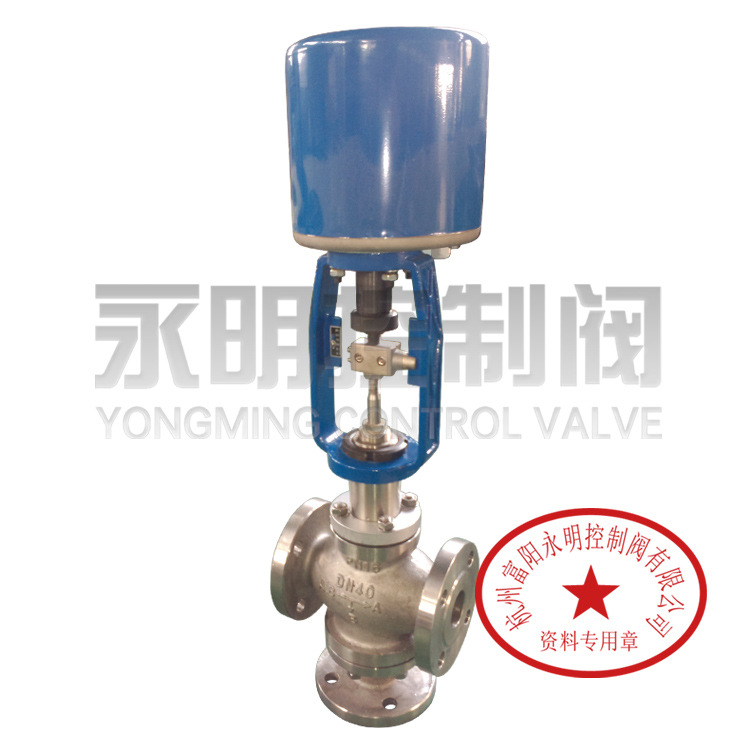

产品实拍：

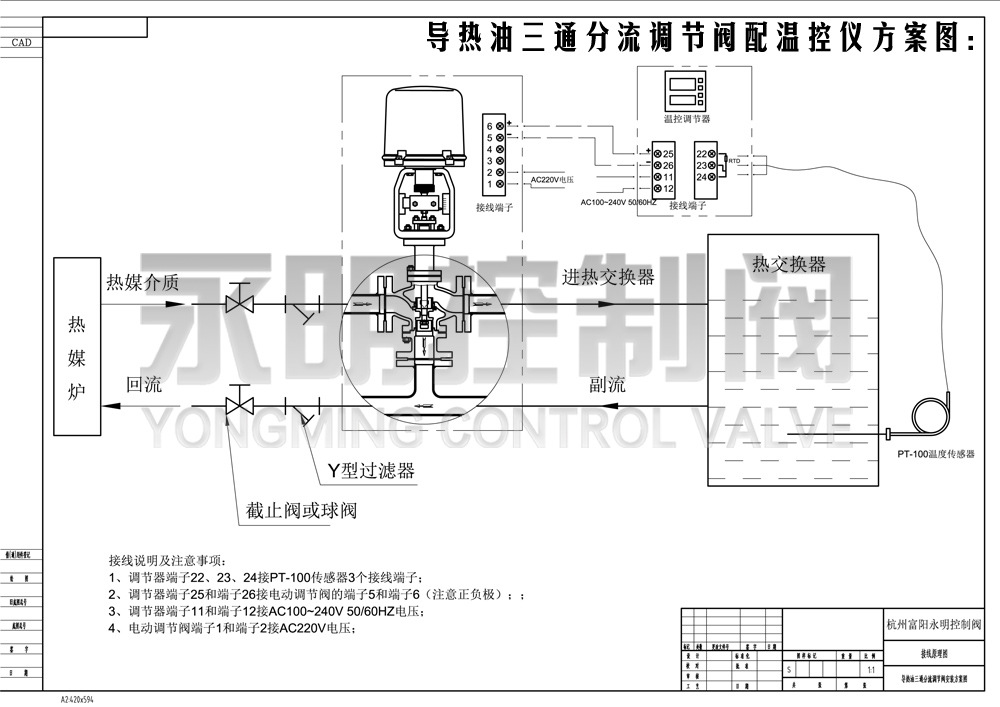

下图为DN50分体式智能型自反馈高精度导热油电动三通分流调节阀接线原理图：

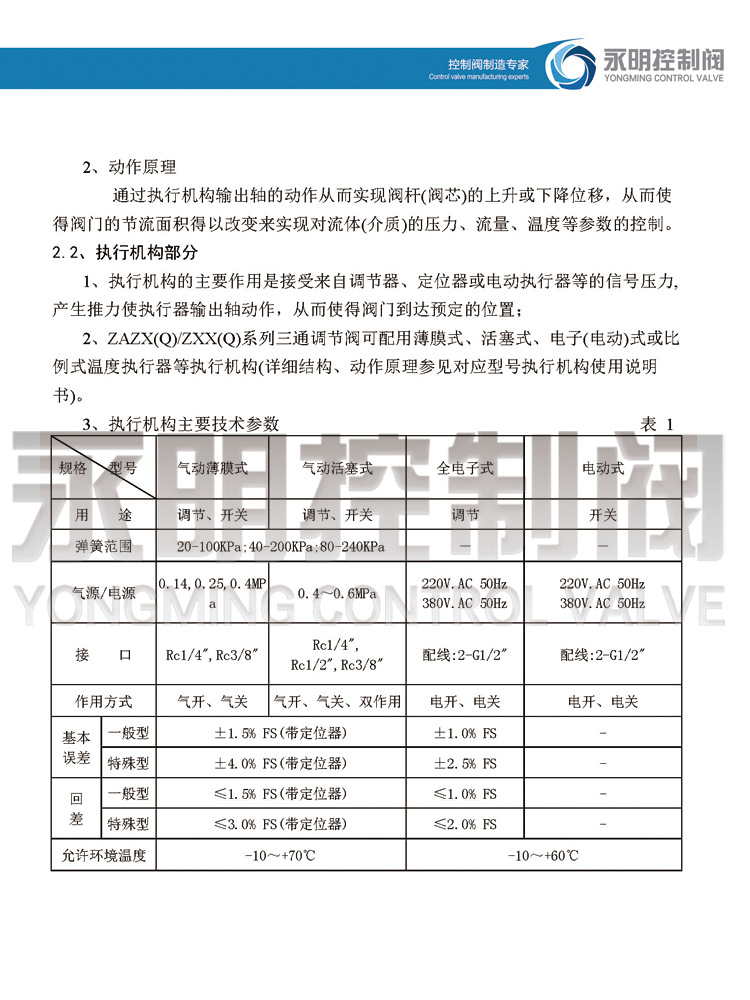

执行机构部分 表2
|
规格 型号
|
气动薄膜式
|
气动活塞式
|
全电子式
|
电动式
|
|
用 途
|
调节、开关
|
调节、开关
|
调节
|
开关
|
|
弹簧范围
|
20-100KPa;40-200KPa;80-240KPa
|
－
|
－
|
|
气源/电源
|
0.14,0.25,0.4MPa
|
0.4～0.6MPa
|
220V.AC 50Hz
380V.AC 50Hz
|
220V.AC 50Hz
380V.AC 50Hz
|
|
接 口
|
Rc1/4",Rc3/8"
|
Rc1/4", Rc1/2",Rc3/8"
|
配线:2-G1/2"
|
配线:2-G1/2"
|
|
作用方式
|
气开、气关
|
气开、气关、双作用
|
电开、电关
|
电开、电关
|
|
基本
误差
|
一般型
|
±1.5% FS(带定位器)
|
±1.0% FS
|
-
|
|
特殊型
|
±4.0% FS(带定位器)
|
±2.5% FS
|
-
|
|
回 差
|
一般型
|
≤1.5% FS(带定位器)
|
≤1.0% FS
|
-
|
|
特殊型
|
≤3.0% FS(带定位器)
|
≤2.0% FS
|
-
|
|
允许环境温度
|
-10～+70℃
|
-10～+60℃
|
|
可选阀门附件
|
电气阀门定位器,过滤减压器,电磁阀,
限位开关,保位阀,手动装置
|
过载单元
|
检测开度微动开关,电位器
|
主要技术参数 表3
|
公称通径
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定Kv
|
合流型
|
5.0
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流型
|
可用合流结构代替
|
85
|
135
|
210
|
340
|
535
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
|
膜片有效面积(气动阀)
Ae()
|
280
|
400
|
600
|
1000
|
|
固有流量特性
|
线性、等百分比
|
|
固有可调比
|
30:1
|
|
允许泄漏量
|
硬密封:Ⅳ级(×Kv);软密封:Ⅵ级(参见GB/T4213-2008)
|
|
