STB锅炉给水调节阀

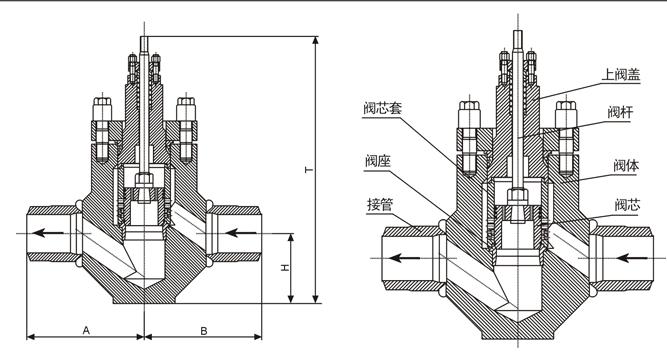

锅炉给水调节阀STB是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构，流体先经过套筒窗口进行第一级节流，再经过三级连续串级节流，允许压差大，密封性好，流体通道呈S流线型，流量大，调节阀动态稳定性好。
该阀是火力发电厂锅炉给水系统的重要调节阀之一，也可适用于石油化工等其他工业的自动控制系统控制高压差流体，可配电动执行机构和气动执行机构。
该阀具有以下优点：
阀内组件结构新颖，采用套筒节流，有效控制流速在30m/s左右。
节流面与阀座密封面分开，有效保护密封面，密封性能优良，使用寿命长。
阀内组件采用高强度不锈钢制造，零件表面经过硬化处理，硬度可达到HRC70左右，抗冲刷能力强。
阀芯采用压力平衡式结构，减少流体作用在阀芯上的不平衡力。

KV值和行程

 技术参数和性能
阀  体
形   式    锻造直通式
公称通径   DN50,80,100,150,200,250,300
公称压力   PN25,32Mpa
连接形式   BW焊接形式
材    料   20#锻钢
工作温度   小于420度
压盖形式   螺栓压紧式
填    料   高温石墨编织填料
阀内组件
阀芯形式   压力平衡串级式
流量特性   等百分比特性
套筒形式   分离式
材    料   特种不锈钢表面硬化处理
执行机构
形    式   气动活塞执行机构或电动执行机构
环境温度   -30-70度
作用形式   气-关式 或电—关式
附    件   定位器，手轮机构，行程开关，电磁阀，阀位传送器等
性能
泄流量     小于额定KV值的0.01%，符合ANSI B16.104—1976 IV级
回   差   小于全行程的1（带定位器）
线   性   小于全行程的+-1（带定位器）

订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
