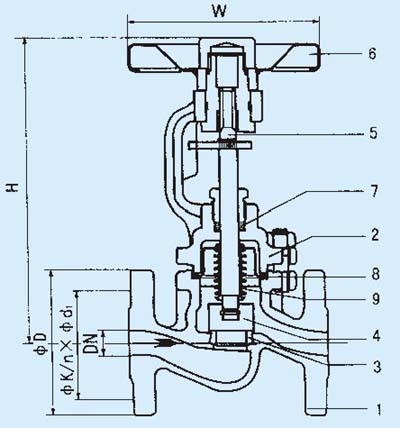

波纹管密封截止阀 结构示意图
产品特点:
波纹管密封截止阀是我公司引进先进德国技术,采用先进的的金属波纹管密封技术制造,高性能金属波纹管,具有伸缩、寿命长等优点。波纹管密封截止阀 采用波纹管密封的设计,完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率,增加了生产设备的安全性,减少了维修费用及频繁的维 修保养,还提供清洁安全工作环境。
广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
使用优点:
· 双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也水避免外泄漏,并符合国际密封标准。
· 没有流体流失,降低能源损失,提高工厂设备安全。
· 使用寿命长,减少维修次数,降低经营成本。
· 坚固耐用的波纹密封设计、保证阀杆的零泄漏,提供无需维护的条件。
主要零件材料:
编号
|
型号
|
WJ41H-15
SB1/PN16
|
WJ41H-16/25
SB2/PN-16/25
|
WJ41H-40
SB3/PN40
|
1
|
阀体
|
GG25铸铁
|
GS-C25N碳钢
|
GS-C25N碳钢
|
2
|
阀盖
|
GG25铸铁
|
GS-C25N碳钢
|
GS-C25N碳钢
|
3
|
阀瓣
|
2Cr13/3Cr13
|
4
|
阀座
|
2Cr13/3Cr13
|
5
|
阀杆
|
2Cr13/304
|
6
|
手轮
|
可锻铸铁 KT-20
|
7
|
填料
|
柔性石墨
|
8
|
垫片
|
304复合石墨垫片
|
9
|
波纹管
|
304/316L
|
|
