仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通 过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内 液位的高度。
　　仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时， 钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可 以防止容器内的液体继续外流。
　　在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时， 放出仪表中的剩余液体时用。

1. □特点

●读数清晰、直观、可靠。
●结构简单、维修方便。
●经久耐用。

1. □主要技术指标

测量范围（安装中心聚L）：500、800、1100、1400、1700……mm。
工作压力：4.0MPa
工作温度：≤200℃
安装形式：法兰安装　PN4.0　DN20.HGJ-47-91
　　　　　螺纹安装　外螺纹G3/4"(或 M27×1.5)
材质：碳钢、不锈钢
伴热蒸汽压力：0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：0.2MPa

•

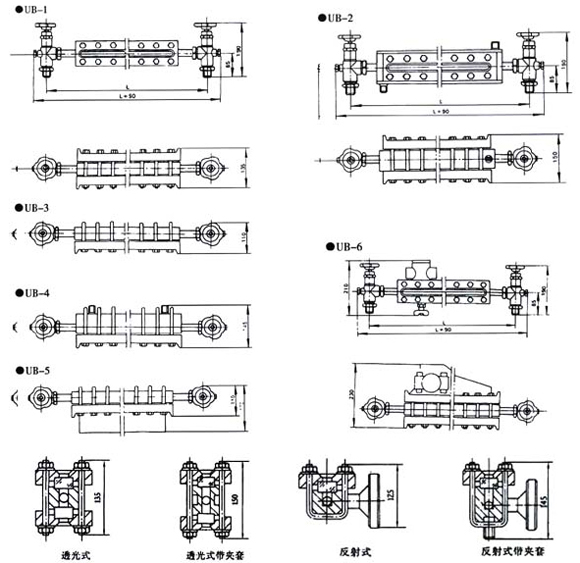

  □型号、规格




  □安装使用须知
  　　 为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不致于碰到阀杆的顶端。
