二、主要特点：

UQZ-71XS智能浮球液位变送器除了一般液位变送器的固有特点外，还具有如下特点：

1. 智能电子部件由一块主机板和一块液晶屏组成；
2. 可就地按键调整最程和零点；
3. 符合HART协议，可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或修改；

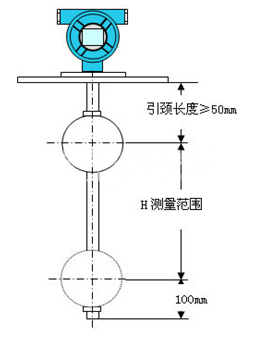

   图1
4. 在采用HART协议的分散控制系统中同主机进行双向通讯；
5. 带有EEPROM，不因断电丢失数据。

三、主要技术参数：

　　测量范围：0~3500mm

（测量范围H同引颈长度以及总长的关系详见图1）???

　　供电电压：12~36V? DC

　　输出信号：两线制4~20mA.DC叠加数字信号，由

用户选择开方或线性输出；

　　负载电阻：250Ω

　　测量精度：±10mm

环境温度：-40~80℃

工作温度：-20~120℃

公称压力：≤1.6MPa

法兰标准：A：JB/T82.1-94（平面法兰）

DN100?? PN1.6 球φ90

B：JB/T82.1-94（平面法兰）

DN80? PN0.6 球φ76

介质密度：≥0.65g/cm?3

介质粘度：≤0.015PaS

接液材质：不锈钢
防护等级：IP65

四、结构原理：

UQZ-71XS磁浮球液位变送器由液位传感器和智能HART板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

五、产品选型表：

选型举例：UQZ-71XS-01-2000（引颈长度：100mm）为顶置式，量程为2000mm，引颈长度100mm的磁浮球液位变送器。

六、安装形式：

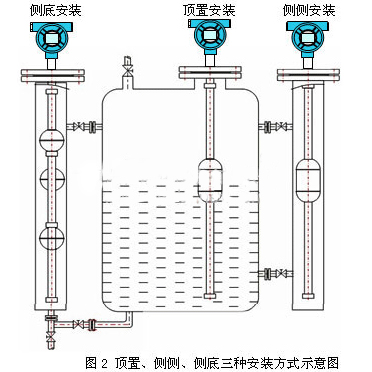

UQZ-71XS磁浮球液位变送器分以下四种安装方式

A：顶置安装　B：侧侧安装　C：侧底安装　D：支架安装

（订货时请用户注明安装形式和引颈长度L值。）

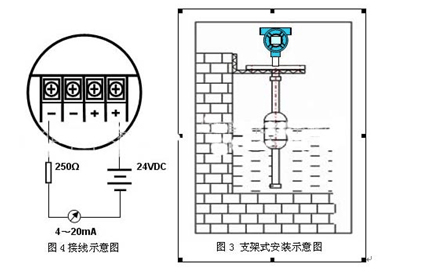

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图3。

七、接线方式：（见图4）

八、操作说明：

1、按键操作

如果2分钟之内没有任何按键按下，变送器按键自动锁住，若要操作，需重新开锁。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。

2、测量参数设置

测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能键确认并退出设置状态恢复显示状态。

说明：在参数设置时，若2分钟内未有任何按键按下，则直接返回到测量模式（不保存设置数据）。
