产品名称：气动三通螺纹球阀
产品型号：Q614F
气动三通球阀参数
气缸选配：GTD/GTE、AT/SR
气缸形式：双作用单作用（弹簧复位式）
环境温度：标准型为-20℃-+80℃、低温型-40℃-+80℃、高温型-20℃-+160℃
气源压力：双作用2～8bar、单作用3～7bar
气动三通球阀附件选项 （可选）
回讯器：也叫限位开关，远程反馈开关信号（普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
备注: 气缸参数请另参考所选配的气动执行器资料.
气动内螺纹三通球阀标准规范
阀门螺纹类型：G·NPT·BSPT DIN259/2999
阀门检验：ISO/DIN 5208—1987
驱动装置连接：ISO 5211
气动内螺纹三通球阀阀体参数
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：螺纹（L型、T型）
阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体（W·O·G）
气动三通球阀材料
| 序号 |
零件名称 |
材质 |
| 1 |
接头 |
不锈钢 CF8、CF 8M |
| 2 |
阀座 |
PTFE |
| 3 |
球体 |
不锈钢 304、316 |
| 4 |
垫片 |
PTFE |
| 5 |
阀体 |
不锈钢 CF8、CF 8M |
| 6 |
螺栓 |
不锈钢 304 |
| 7 |
阀杆 |
不锈钢 304、316 |
| 8 |
垫片 |
PTFE |
| 9 |
填料 |
PTFE |
| 10 |
压盖 |
不锈钢 304、316 |
| 11 |
连接支架 |
不锈钢 CF8 |
| 12 |
连接套 |
不锈钢 304 |
| 13 |
螺栓 |
不锈钢 304 |
气动三通球阀技术规范
| 设计依据 |
GB标准 |
ANSI标准 |
| 设计标准 |
GB/12237 |
ANSIB16.34 |
| 连接尺寸 |
GB/9113、JB/T79 |
ANSIB16.5 |
| 试验和检验 |
JB/T9002 |
API598 |

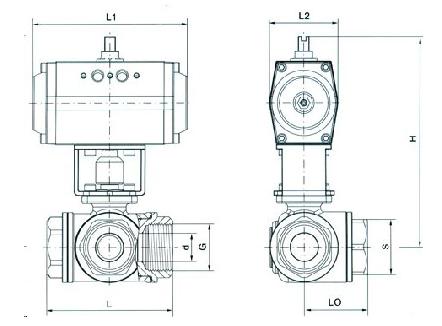

气动三通球阀连接尺寸
| 通径 |
外形连接尺寸 |
| DN |
in |
d |
G |
L |
L0 |
L1 |
L2 |
H |
S |
| 15 |
1/2 |
10 |
1/2″ |
68 |
34 |
140/178 |
62/75 |
130/136 |
26 |
| 20 |
3/4 |
15 |
3/4″ |
78 |
39 |
140/178 |
62/75 |
135/141 |
32 |
| 25 |
1 |
20 |
1″ |
86 |
43 |
140/214 |
62/91 |
139/173 |
38 |
| 32 |
11/4 |
25 |
11/4″ |
111 |
55.5 |
164/214 |
75/91 |
158/186 |
49 |
| 40 |
11/2 |
32 |
11/2″ |
126 |
63 |
164/246 |
75/101 |
165/203 |
56 |
| 50 |
2 |
38 |
2″ |
143 |
71.5 |
190/295 |
91/112 |
202/228 |
70 |
|
