产品名称：气动法兰三通球阀
产品型号：Q644/5F
气动三通球阀原理
Q644F型气动三通球阀属于气动类阀。三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
气动三通球阀性能参数
| 试验压力 |
公称压力（Mpa） |
| Mpa |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
| 强度试验 |
2.4 |
3.8 |
6.0 |
3.2 |
2.4 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
2.2 |
1.5 |
| 气密试验 |
0.5-0.7 |
| 工作温度 |
PTFE≤ 150℃ PTL≤ 300℃ |
| 适用温度 |
C：水、油、气；P：硝酸类；R：醋酸类 |
气动三通球阀规格参数
| GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
| 类型 |
双作用活塞式、弹簧复位式 |
公称 通径 |
DN15～200mm |
| 气源 压力 |
双作用：2-8bar/单作用：4-8bar |
公称 压力 |
PN1.6、2.5、 4.0、6.4MPa |
| 输出 力矩 |
双作用：4N·M～10560N·M |
阀轴 材质 |
不锈钢 |
| 单作用：7N·M～2668N·M |
阀体 材质 |
球墨铸铁、碳钢、 304/316/316L不锈钢 |
| 工作 温度 |
常温型：丁腈橡胶O型圈 |
球体 材质 |
304/316/316L不锈钢 |
| 高温型：氟橡胶O型圈 |
阀座密封 |
PTFE、PPL、金属密封 |
| 动作 范围 |
0～90°±5° |
温度 |
PTFE≤ 180℃ 、 PPL≤ 350℃ 、 金属密封≤ 450℃ |
| 接口 螺纹 |
GTD40～GTD83 ATD50～ATD88 G1/8″ |
适用 介质 |
水、石油、硝酸类、 醋酸类、粘性流体、 浆料、强氧化性介质等 |
| GTD110～GTD350 ATD100～200 G1/4″ |
| 阀位 信号 |
定位器：4～20mA/ 回信器：全开全关信号 |
特 点 |
连线简单、流向切换、 阻力小、动作稳定 |

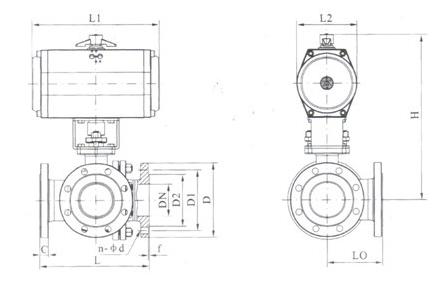

1.6Mpa连接尺寸
| 公称通径 |
外形尺寸 |
连接法兰尺寸 |
| mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Фd |
| 15 |
1/2 |
150 |
75 |
140/178 |
62/75 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-Ф14 |
| 20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-Ф14 |
| 25 |
1 |
180 |
90 |
164/214 |
75/91 |
199/227 |
115 |
85 |
65 |
16 |
2 |
4-Ф14 |
| 32 |
11/4 |
200 |
100 |
190/295 |
91/112 |
240/266 |
140 |
100 |
76 |
18 |
3 |
4-Ф18 |
| 40 |
11/2 |
220 |
110 |
210/295 |
101/112 |
255/271 |
150 |
110 |
84 |
18 |
3 |
4-Ф18 |
| 50 |
2 |
240 |
120 |
247/340 |
112/127 |
286/307 |
165 |
125 |
99 |
20 |
3 |
4-Ф18 |
| 65 |
21/2 |
260 |
130 |
276/398 |
127/139 |
330/335 |
185 |
145 |
118 |
20 |
3 |
4-Ф18 |
| 80 |
3 |
280 |
140 |
308/438 |
139/159 |
349/383 |
200 |
160 |
132 |
20 |
3 |
8-Ф18 |
| 100 |
4 |
320 |
160 |
348/562 |
159/206 |
421/487 |
220 |
180 |
156 |
22 |
3 |
8-Ф18 |
| 125 |
5 |
380 |
190 |
432/724 |
176/228 |
485/557 |
250 |
210 |
184 |
22 |
3 |
8-Ф18 |
| 150 |
6 |
440 |
220 |
524/928 |
228/275 |
582/629 |
285 |
240 |
211 |
24 |
3 |
8-Ф22 |
| 200 |
8 |
550 |
275 |
648/1033 |
275/324 |
702/750 |
340 |
295 |
266 |
24 |
3 |
12-Ф22 |
2.5Mpa连接尺寸
| 公称通径 |
外形尺寸 |
连接法兰尺寸 |
| mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Фd |
| 15 |
1/2 |
150 |
75 |
164/214 |
75/91 |
191/219 |
95 |
65 |
46 |
14 |
2 |
4-Ф14 |
| 20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-Ф14 |
| 25 |
1 |
180 |
90 |
190/246 |
91/101 |
227/237 |
115 |
85 |
65 |
16 |
2 |
4-Ф14 |
| 32 |
11/4 |
200 |
100 |
210/295 |
101/112 |
256/266 |
140 |
100 |
76 |
18 |
3 |
4-Ф18 |
| 40 |
11/2 |
220 |
110 |
247/340 |
112/127 |
271/292 |
150 |
110 |
84 |
18 |
3 |
4-Ф18 |
| 50 |
2 |
240 |
120 |
276/398 |
127/139 |
307/312 |
165 |
125 |
99 |
20 |
3 |
4-Ф18 |
| 65 |
21/2 |
260 |
130 |
308/438 |
139/159 |
335/370 |
185 |
145 |
118 |
22 |
3 |
4-Ф18 |
| 80 |
3 |
280 |
140 |
348/478 |
159/176 |
383/400 |
200 |
160 |
132 |
24 |
3 |
8-Ф18 |
| 100 |
4 |
320 |
160 |
378/724 |
176/228 |
438/510 |
235 |
190 |
156 |
24 |
3 |
8-Ф22 |
| 125 |
5 |
380 |
190 |
524/928 |
228/275 |
557/604 |
270 |
220 |
184 |
26 |
3 |
8-Ф26 |
| 150 |
6 |
440 |
220 |
648/1033 |
275/324 |
629/677 |
300 |
250 |
211 |
28 |
3 |
8-Ф26 |
| 200 |
8 |
550 |
275 |
715/1129 |
324/380 |
750/808 |
360 |
310 |
274 |
30 |
3 |
12-Ф26 |
|
