产品名称：气动薄膜套筒调节阀
产品型号：ZJHM
气动薄膜套筒调节阀原理
气动薄膜套筒调节阀由气动多弹簧薄膜执行机构和低流阻直通套筒阀组成，套筒阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通套筒阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
气动薄膜套筒调节阀执行机构
| 型 号 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
| 有效面积cm2 |
200 |
280 |
400 |
630 |
1000 |
| 行 程mm |
10 |
16 |
25 |
40 |
60 |
| 弹簧范围KPa |
20～100(标准)；40～200；80～240；20～60；60～100 |
气动薄膜套筒调节阀主要材料
| 零件名称 |
材料 |
温度范围 |
阀 体
上阀盖 |
HT200 |
-20～ 200℃ |
| ZG230-450 |
-40～ 450℃ |
| ZG1Cr18Ni9Ti |
-250～ 550℃ |
| 阀芯、阀座、阀杆 |
1Cr18Ni9 |
-250～ 550℃ |
| 上下膜片 |
A3钢板 |
|
| 支架、顶盖 |
HT200 |
|
| 压缩弹簧 |
60Si2Mn |
|
| 波纹薄膜 |
5806胶夹480D尼龙66网眼布 |
|
| 填 料 |
聚四氟乙烯 |
-40～ 200℃ |
| 碳纤维 |
-120～ 350℃ |
| 柔性石墨 |
-40～ 600℃ |
气动薄膜套筒调节阀规格参数
| DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系数kv |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
| PN |
0.6 1.6 4.0 6.4（常温型） 4.0 6.4（中温型） |
| 行程mm |
16 |
25 |
40 |
63 |
100 |
| 介质温度℃ |
-20～200、-40～+250(常温型)、-40～250（中温型） |
| 流量特性 |
直线、等百分比 |
| 法兰尺寸 |
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 |
| 法兰型式 |
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 |
阀体
材质 |
常温型 |
HT200 |
| 常温、中温型 |
ZG230-450、ZG1Cr18Ni9Ti |
| 阀芯材质 |
1Cr18Ni9 |
| 上阀盖型式 |
普通式（常温型），热片式（中温型） |
| 可调比 |
30:1 |

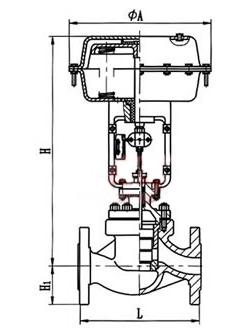

气动薄膜套筒调节阀连接尺寸
| DN |
φA |
PN(MPa) |
H |
H1 |
| 1.6 |
4.0 |
6.4 |
常 温型 |
中温型 |
| 25 |
280 |
185 |
190 |
200 |
685 |
835 |
115 |
| 32 |
280 |
200 |
210 |
210 |
696 |
847 |
120 |
| 40 |
325 |
220 |
230 |
235 |
754 |
905 |
130 |
| 50 |
325 |
250 |
255 |
265 |
784 |
935 |
145 |
| 65 |
410 |
275 |
285 |
295 |
1065 |
1219 |
180 |
| 80 |
410 |
300 |
310 |
320 |
1076 |
1239 |
195 |
| 100 |
410 |
350 |
355 |
370 |
1085 |
1248 |
200 |
| 125 |
495 |
410 |
425 |
440 |
1286 |
1498 |
245 |
| 150 |
495 |
450 |
460 |
475 |
1306 |
1518 |
255 |
| 200 |
495 |
550 |
560 |
570 |
1381 |
1593 |
275 |
| 250 |
620 |
670 |
740 |
752 |
1455 |
1645 |
380 |
| 300 |
620 |
770 |
803 |
819 |
1510 |
1690 |
430 |
|
