气动薄膜隔膜调节阀
发布厂商:上海泽中流体机械有限公司

详细参数

产品名称:气动薄膜隔膜调节阀
产品型号:ZJHG


气动薄膜隔膜调节阀应用

采用隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),阀体流路简单、平滑、可覆盖防腐层,特别适用于要求耐腐蚀、剧毒场院合。ZJHG型采用多弹簧执行机构,高度及重量均可减少30%;阀体内表面多种材料涂覆层,避免介质直接接触,承受强腐蚀性介质的腐蚀;阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的调节;阀体流路简单,阻力小,额定流量系数比同口径单座,套筒调节阀大。

气动薄膜隔膜调节阀零件材料

阀体:HT200,ZG230~450或上述材质衬里

隔膜:丁荃胶、天然胶、聚四氟乙烯

阀盖:ZG230~450

波纹薄膜:丁腈橡胶夹增强涤纶织物

弹簧:60SiMn

气动薄膜隔膜调节阀技术参数

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量 系数KV 无衬里 9.8 19 32 48 63 108 158 270 360 518 1114
有衬里 7.8 17 28 41 55 87 127 240 311 415 1121
额定行程L(mm) 8 10 12 16 24 30 34 36 44 55 65
膜片有效面积Ae(cm2)) 280 400 600 1000
公称压力PN(mm) 0.6    1.0
固有流量特性 近似等百分
工作温度(℃) ≤150
信号范围Pr(KPa) 20~100  40~200  400~600
允许泄漏量 在允许压差范围内泄漏量为零

隔膜材质及适用范围
隔膜材质 使用温度 适用介质
丁荃胶(B级) -40~+100 大部分无机酸,耐蚀性好,同时而各种碱和盐类
天然胶(Q级) -50~+100 主要用于净化水、无机盐和稀的矿物酸介质
聚四氟乙烯 -10~+150 极优的化学稳定性、耐强酸、强碱、强氧化剂的腐蚀

阀体衬里材质及适用范围
阀体衬里 使用温度(℃) 适用介质
无衬里 -10~+175 适用于非腐蚀性介质
软橡胶 -10~+85 有很好的耐腐蚀、耐磨性能, 适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶 -10~+85 适用于无机碱、盐类、盐酸、 镀金属溶液、软水、氟化物、氯气等
氯丁胶 -10~+105 适用于动物油、植物油和润滑油, PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶 -10~+120 防腐性能和耐磨性能良好, 对大部分无机酸性灰浆的耐磨蚀性能最好
搪瓷 -10~+175 适用于湿无机酸、氧化酸、 卤素、醇类、酯类等化合物
氟46 -20~+190 适用于硫酸、盐酸、 氢氧化钠等强腐蚀介质。

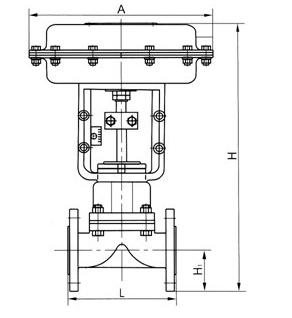

气动薄膜隔膜调节阀连接尺寸
DN L A H1 H G(Kg)
20 150 280 52.5 400 21
25 160 280 57.5 408 23.5
32 180 280 67.5 418 28
40 200 308 75 464 33.5
50 230 308 82.5 487 38
65 290 394 90 520 65
80 310 394 100 530 73
100 350 394 110 550 94
125 400 498 135 575 160
150 480 498 150 590 195
200 600 498 190 630 290
