产品名称：自力式压力调节阀
产品型号：ZZYP
自力式压力调节阀
ZZYP型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构：执行机构有薄膜式、活塞式二种：作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。
自力式压力调节阀主要零件
| 材料代号 |
WCB |
304 |
316 |
主要
零件 |
阀体 |
WCB |
304 |
316 |
| 阀芯、阀座 |
304 |
304 |
316 |
| 阀杆 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 膜片 |
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 |
| 膜盖 |
A3、A4钢涂四氟乙烯 |
| 填料 |
聚四氟乙烯、柔性石墨 |
| 弹簧 |
60Si2Mn |
| 导向套 |
HPb59-1 |
自力式压力调节阀规格参数
| 公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
|
|
| 额定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
| 允许压差（MPa） |
2.5 |
2.0 |
1.6 |
1.0 |
| 公称压力（MPa） |
1.6 4.0 6.4 |
| 流量特性 |
快开 |
| 压力调节 范围（KPa） |
15～50、40～80、60～100、80～140、 120～180、160～220、200～260、240～300、
280～350、330～400、380～450、
430～500、480～560、540～620、 600～700、680～800 780～900、 880～1000、600～1500、1000～2500 |
| 调节精度（%） |
±5 |
| 工作温度℃ |
液体≤120；气体≤80； 带冷凝器和散热片≤350（适用于高温工况） |
| 适用介质 |
执水、气体、蒸汽、低粘度介质 |
| 允许泄漏量 |
硬密封 （L/h） |
单座≤10-4×阀额定容量； 双座、套筒≤5×10-3阀额定容量 |
| 软密封 （ml/min） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
| 减压比 |
最大 |
10 |
| 最小 |
1.25 |

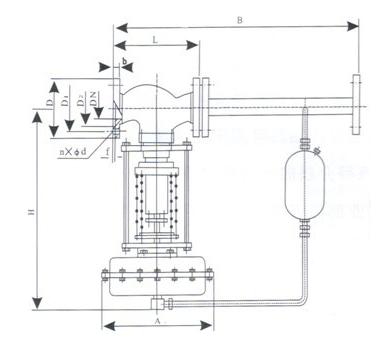

自力式压力调节阀连接尺寸
| 公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
| PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
| B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
| H |
压力
调节
范围
MPa |
15～140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
| 130～300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
| 280～500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
| 480～1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
| 600～1500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
| 1000～2500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
| A |
压力
调节
范围
MPa |
15～140 |
φ280 |
φ308 |
| 130～300 |
φ230 |
| 280～1000 |
φ176 |
φ194 |
φ280 |
| 600～2500 |
φ85 |
φ96 |
| 导压管接口螺纹 |
M16×15 |
|
