产品名称：气动角式调节阀
产品型号：ZJHJ
气动角座调节阀原理
ZJHJ系列气动薄膜角形单座调节阀采用顶导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前事压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞，便于自净与清洗的场合。
气动角座调节阀特点
顶导向，底进侧出，流路简单，阻力小，阀容量大。
可调范围大，固有可调比50，流量特性有直线和等百分比。
执行机构采用多弹簧结构，高度及重量均减小30%。
气动角式调节阀零件材料
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
填片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
气动角式调节阀规格参数
| 公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径dn(mm) |
(10) |
(12) |
(15) |
(20) |
| 额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 系数Kv |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
| 膜片有效面积Ac(cm2) |
280 |
400 |
600 |
1000 |
| 公称压力PN(Mpa) |
1.6、 4.0、 6.4 |
| 固有流量特性 |
直线、等百分比 |
| 固有可调比R |
50：1 |
| 信号范围Pr(Kpa) |
20～100、40～200、80～240；段幅：20～60、60～100 |
| 气源压力Ps(Mpa) |
0.14～0.4 |
| 允许泄漏量 |
硬密封：Ⅳ级、软密封：Ⅵ级 |
工作
温度t
（℃） |
常温型 |
-20～200、-40～250、-60～250 |
| 散热型 |
-40～450、-60～450 |
| 高温型 |
450～560 |
| 低温型 |
-60～100、-100～-200、-200～-250 |

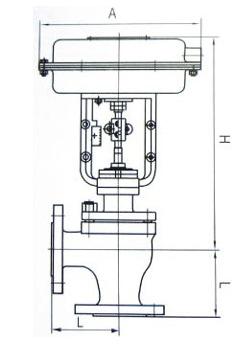

气动角式调节阀连接尺寸
| 公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| A |
282 |
360 |
470 |
| L |
PN16 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
| PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
| PN64 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
| H |
标
准
型 |
PN16 |
349 |
350 |
358 |
378 |
393 |
494 |
503 |
521 |
634 |
696 |
715 |
| PN40 |
349 |
350 |
358 |
378 |
393 |
494 |
503 |
521 |
634 |
696 |
715 |
| PN64 |
350 |
357 |
390 |
398 |
420 |
510 |
542 |
560 |
602 |
700 |
762 |
| 高温型 |
444 |
445 |
458 |
478 |
493 |
594 |
628 |
646 |
759 |
846 |
915 |
| 波纹管型 |
419 |
423 |
444 |
478 |
490 |
582 |
624 |
619 |
759 |
840 |
804 |
| 法兰标准 |
GB:1.6、2.5、4.0、6.4Mpa ANSI:150、300、 600Lb JIS:10K、20K、30K |
|
