产品型号
ZZYP、ZZYM自力式温度调节阀产品
自力式温度调节阀 主要特点
ZZYP、ZZYM型自力式温度调节阀主要由控制阀及温控器组成，是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。V230W01/02型温度自力式调节阀主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制，V230W01/02型自力式温度调节阀广泛应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。上海一环流体控制设备有限公司生产的自力式温度调节阀主要参数有公称压力PN1.6、4.0，公称通径20-200mm，温度调节范围从0-250℃，多种多样的品种供选择。
自力式温度调节阀 技术参数和性能指标
阀体ZG230-450、ZG1Cr18Ni12Mo2Ti、ZG1Cr18Ni9Ti
阀座1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
阀芯1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
波纹管套1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
平衡波纹管H62、1Cr18Ni9Ti
温包H62、1Cr18Ni9Ti
毛细管H62、1Cr18Ni9Ti
接头H62、1Cr18Ni9Ti
自力式温度调节阀 适用范围城建、化工、冶金、石油、制药、食品、饮料、环保
自力式温度调节阀 结构
 |
 |
| 自力式温度调节阀结构图 |

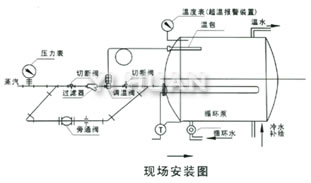

现场安装图 |
自力式温度调节阀 详细技术参数
自力式温度调节阀可用于各种场合的加热或冷却，举例如下：A、B、C
| 公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 公称压力PN(MPa) |
1.6、4.0 |
| 额定流量 |
单 座 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
| 系数 |
双 座 |
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
| Kv |
套 筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
| 允许最大压差(MPa) |
1.6 |
1.5 |
0.5 |
| 温度调节范围（℃） |
-20∽50、20∽90、40∽110、50∽120、60∽130、特殊设定温度110∽180、180∽250 |
| 调节精度(%) |
±5% |
| 允许超载值(c) |
分别为上述温度调节范围上限加50 |
| 使用环境温度（℃） |
－40∽＋80 |
| 允许泄漏量 |
硬密封(l/h) |
双座、套筒：5×10-3×阀额定容量（Ⅱ级）、单座：10-4×阀额定容量（Ⅳ级） |
| 软密封（ml/min） |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
自力式温度调节阀 外形尺寸 注：本表法兰距离以PN16为依据
| 公 称 通 径 (DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 法 兰 距 离 (L) |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
| 总 高 度 (H) |
190 |
200 |
240 |
260 |
270 |
330 |
340 |
350 |
440 |
446 |
450 |
| 温包插入深度 (T) |
430 |
500 |
| 温包外露高度 (h) |
250 |
| 温包直径 （D） |
25、(保护套外径28) |
| 温 包 接 头 |
G1〃、 G11/4〃 |
| 毛 细 管 长 度 |
3000、5000、8000、15000（可根据用户要求提供） |
| 法 兰 标 准 |
GB：PN1.6、2.5、4.0Mpa ANSI：150、300Lb JIS：10K、20K |
|
