ZZYP、ZZYM自力式流量调节阀产品
自力式流量调节阀 主要特点
ZZYP、ZZYM型 自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置。该自力式调节阀集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品，其特点有：
1、无需外加驱动能源的节能型自控系统．设备费用低；
2、结构简单．维护工作量小；
3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型较直接作用型动态响应快。精度高，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
自力式流量调节阀 适用范围城建、化工、冶金、石油、制药、食品、饮料、环保
自力式流量调节阀 结构
自力式流量调节阀 主要技术参数
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| 额定流量系数Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
| 公称压力MPa |
1.6；4.0 |
| 有效压力下最大流量（m3/h） |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
| 0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
| 噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
| 最高工作温度 ℃ |
≤140 |
| 硬密封配隔离罐≤200 |
配隔离罐
加长件≤200 |
| 压力平衡元件 |
波纹管 |
滚动膜片 |
| 法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
| 阀体材质 |
铸铁；铸钢；铸不锈钢 |
| 阀芯材质 |
不锈钢,软密封为不锈钢镶嵌橡胶圈 |
| 最高工作压力 |
公称压力(注意△Pmax及工作压力与工作温度的关系) |
自力式流量调节阀 执行器主要技术参数
有效面积（cm2） |
250 |
630 |
| 有效压力(MPa) |
0.02；0.05 |
| 允许上下膜室之间压差(MPa) |
0.4 |
0.15 |
| 材质 |
膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维 |
| 控制管线、接头 |
铜管或钢管 |
自力式流量调节阀 性能指标
控制精度 |
±5％ |
| 允许泄漏量（在规定试验条件下） |
软密封 |
4×10-4额定容量 |
| 硬密封 |
DN15～50 |
DN65～125 |
DN150～250 |
| 10气泡/min |
20气泡/min |
40气泡/min |
自力式流量调节阀 允许压差
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| 最大允许压差△P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
| PN40 |
2.0 |

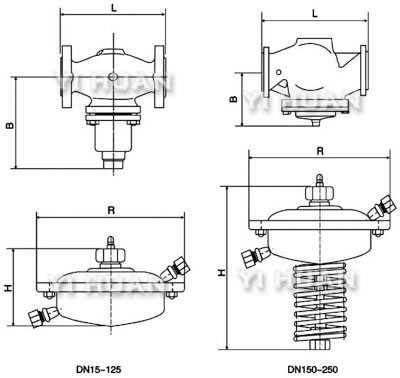

自力式流量调节阀 外形尺寸及重量
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
| B mm |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
| φR mm |
263 |
380 |
| H mm |
150 |
520 |
| 约重（kg） |
21 |
23 |
24 |
27 |
31 |
36 |
47 |
55 |
74 |
93 |
118 |
178 |
261 |
|
