产品型号
ZHJP气动薄膜直通单座调节阀产品
ZHJN气动薄膜直通双座调节阀产品
气动薄膜直通单座、双座调节阀主要特点
特点:
ZHJP、ZHJN型气动薄膜薄直通单座调节阀和气动薄膜直通双座调节阀采用双导向结构。配用于多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。该气动调节阀广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。气动簿膜薄直通单座调节阀和气动簿膜薄直通双座调节阀特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合。上海一环制造的气动薄膜直通单座、双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级温度有-250℃-+560℃范围内多种档次。泄漏量标准为Ⅲ级和IV级。流量特性为线性或百分比。多种多样的品种规格可供选择。
气动薄膜直通单座、双座调节阀技术参数和性能指标
阀体、阀盖:WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖:A3
波纹膜片:丁腈橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
软密封阀芯:增强聚四氟乙烯
气动薄膜直通单座、双座调节阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保
气动薄膜直通单座、双座调节阀结构

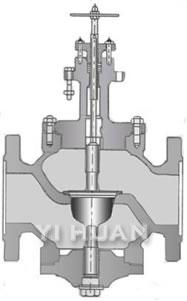

气动薄膜直通单座、双座调节阀结构图 |

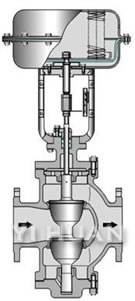

气动薄膜直通单座、双座调节阀结构图 |

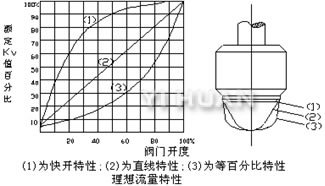

快开型、直线型、等百分比型单座阀芯结构图示 |

快开型、直线型、等百分比型双座阀芯结构及其流量图示 |
气动薄膜直通单座、双座调节阀 详细技术系数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
额定流量
系数Kv |
单座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
|
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
1600 |
公称压力PN(Mpa) |
1.6、4.0、6.4 |
固有流量特性 |
直线、等百分比 |
固有可调比R |
50:1 |
信号范围Pr(Kpa) |
20~100、40~200、20~60、 80~240、段幅:20~60、 60~100、 |
气源压力Ps(Mpa) |
0.14~0.4 |
允许泄漏量 |
Ⅳ级(单座)、Ⅲ级(双座) |
工作
温度
t
(℃) |
常温型 |
-20200、-40~250、-60~250 |
散热型 |
-40~450、-60~450 |
高温型 |
450~650 |
低温型 |
-60~100、-100~ -200、-200~ -250 |
气动薄膜直通单座、双座调节阀 外形尺寸
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
法兰
距离
(L) |
PN16 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
标准阀盖H1 |
单座 |
560 |
567 |
579 |
622 |
652 |
802 |
818 |
826 |
1054 |
1079 |
1144 |
1517 |
1658 |
双座 |
|
577 |
583 |
642 |
652 |
822 |
852 |
876 |
1104 |
1129 |
1124 |
1637 |
1758 |
中温型
阀盖H1 |
单座 |
760 |
767 |
779 |
822 |
852 |
1052 |
1062 |
1076 |
1347 |
1399 |
1464 |
1867 |
2008 |
双座 |
|
777 |
783 |
842 |
852 |
1072 |
1102 |
1126 |
1424 |
1449 |
1524 |
2023 |
2108 |
H2 |
单座 |
91 |
112 |
118 |
129 |
144 |
173 |
191 |
195 |
243 |
251 |
290 |
380 |
436 |
双座 |
|
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
465 |
A |
282 |
360 |
470 |
620 |
法兰标准 |
GB ;1.6、2.5、4.0、6.4Mpa ANSI:150、300、600Lb JIS:10K、20K、30K |
注: *本产品性能指标贯彻GB/4213-92。 上表数值以PN1.6为依据,带手轮机构高度应加150mm(DN20~50)、180mm(DN65~100)、250mm(DN125~200)、280mm(DN250~300)。
|
