产品型号
ZYHP电子式电动直通单座调节阀
ZYHN电子式电动直通双座调节阀
电子式电动直通单、双座调节阀 主要特点
ZYHP、ZYHN型电子式电动直通单座调节阀和电子式电动直通双座调节阀采用双导向结构，配用3610L系列电子式直行程电动执行机构。具有结构紧凑、重量轻、动作灵敏、阀容易大、流量特性精确、拆装方便等优点。该电动调节阀广泛用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏量也较大且不是很清洁的介质场合。电子式电动直通单、双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。上海一环流体控制设备有限公司生产的电子式电动直通单座调节阀和电子式电动直通双座调节阀公称压力等级有PN1.6、4.0、6.4，公称通径范围DN25-400。电子式电动直通单座调节阀和电子式电动直通双座调节阀适用温度范围有-196℃-450℃范围内多种档次。泄漏量标准为Ⅱ级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
*本产品性能指标贯彻GB/T4213-92
电子式电动直通单、双座调节阀 技术参数和性能指标
阀体、阀盖WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
阀芯ZG1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、司钛莱合金堆焊
填料聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆2Cr13、1Cr18Ni9Ti
衬套2Cr13
公称压力 PN(Mpa) 1.6、 4.0、 6.4
固有流量特性 直线、 等百分比
固有可调比 R 50：1
信号范围 (DC) 0～10mA、 4～20mA、1～5V、 0～10V
电源电压 220V、 50HZ
作用方式 电开式、 电关式
信号故障时阀状态 全开、全关、保位
允许泄漏 (L/min) 10-3×阀额定流量
电子式电动直通单、双座调节阀 适用范围城建、化工、冶金、石油、制药、食品、饮料、环保
电子式电动直通单、双座调节阀 结构
电子式电动直通单、双座调节阀结构图 |

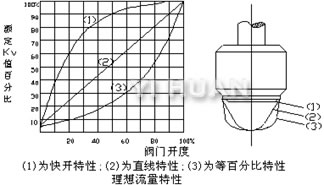

快开型、直线型、等百分比型单座阀芯结构示意图 |

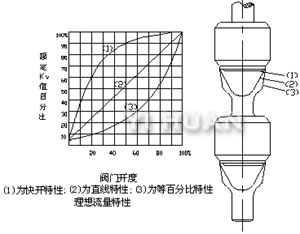

快开型、直线型、等百分比型双座阀芯结构示意图 |
快开型、直线型、等百分比型单座阀芯结构示意图 |
电子式电动直通单、双座调节阀 详细技术参数
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
额定流量
系数Kv |
直线 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
1210 |
1936 |
2920 |
| 等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
1100 |
1760 |
2700 |
| 额定行程 L(mm) |
16 |
25 |
40 |
60 |
100 |
| 公称压力 PN(Mpa) |
1.6、 4.0、 6.4 |
| 固有流量特性 |
直线、 等百分比 |
| 固有可调比 R |
50：1 |
| 信号范围 (DC) |
0～10mA、 4～20mA、1～5V、 0～10V |
| 电源电压 |
220V、 50HZ |
| 作用方式 |
电开式、 电关式 |
| 信号故障时阀状态 |
全开、全关、保位 |
| 允许泄漏 (L/min) |
10-3×阀额定流量 |
工作温度t
(℃) |
常温型 |
-20～200、 -40～250、 -60～250 |
| 散热型 |
-40～450、 -60～450 |
| 高温型 |
450～650 |
| 低温型 |
-60～100、 -100～-200、 -200～-250 |
电子式电动直通单、双座调节阀 外形尺寸
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
法兰
距离
（L） |
PN16 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
|
| PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
|
| PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
|
标准阀盖
H1 |
单座 |
625 |
660 |
672 |
817 |
847 |
1127 |
1143 |
1151 |
1279 |
1304 |
1369 |
1682 |
1823 |
|
| 双座 |
|
670 |
676 |
837 |
847 |
1147 |
1177 |
1201 |
1329 |
1354 |
1429 |
1802 |
1923 |
|
中温型
阀盖H1 |
单座 |
825 |
860 |
892 |
1017 |
1047 |
1377 |
1393 |
1401 |
1599 |
1624 |
1689 |
2032 |
2171 |
|
| 双座 |
|
870 |
876 |
1037 |
1047 |
1397 |
1427 |
1451 |
1649 |
1674 |
1749 |
2152 |
2273 |
|
| H2 |
单座 |
91 |
112 |
118 |
129 |
144 |
173 |
191 |
195 |
243 |
251 |
290 |
380 |
436 |
|
| 双座 |
|
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
465 |
|
| H3 |
87 |
90 |
| ФD |
225 |
257 |
310 |
| 法 兰 标 准 |
GB：1.6、2.5、4.0、6.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K |
|
