产品型号
ZYHDH电动三通合流调节阀产品
ZYHDF电动三通分流调节阀产品

电动三通合流、分流调节阀 主要特点

ZYHDH、ZYHDF型电动三通合流调节阀和电动三通分流调节阀采用圆筒型簿辟窗口形阀芯导向。配用DKZ型直行程电动执行机构，接受0-10或4-20mADC信号驱动阀启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或将不同温度的同种流体一，混合成同一温度流体。三通分流阀将一种流体分成两路流体。电动三通合流调节阀和电动三通分流调节阀公称通径由25mm至330mm，公称压力有PN1.6、4.0、6.4Mpa，适用液体温度由-60℃至450℃，控制信号为0-10或4-20mADC，泄漏量标准为IV级和VI级，流量特性有直线、抛物线两种。配用不同的阀盖可分为普通型和散热型两种。*本电动调节阀性能指标贯彻GB/T4213-92

电动三通合流、分流调节阀 技术参数和性能指标
阀体、阀盖WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座1Cr18Ni9Ti、司钛莱合金堆焊
填料聚四氟乙烯、不锈钢波纹管
阀杆推杆2Cr13、1Cr18Ni9Ti
衬套2Cr13
垫片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
固有流量特性直线、抛物线
工作温度(℃)
普通型:铸铁：-20～200、 铸钢：-40～250、 铸不锈钢：-60～250
散热型:-40～450、 铸不锈钢: -60～450
介质温度（℃） 200以下（对合流阀而言）
固有可调比R30：1
公称压力PN (Mpa) 1.6、 4.0、 6.4
允许泄漏量硬密封：Ⅳ级、 软密封：Ⅵ级
作用方式 电开式、电关式
信号范围（mA.DC）0～10、 4～20
电源电压220V、 50HZ
电动三通合流、分流调节阀 适用范围城建、化工、冶金、石油、制药、食品、饮料、环保

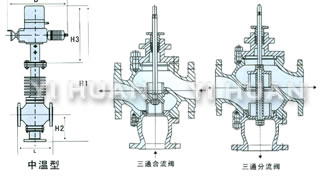

电动三通合流、分流调节阀 结构

电动三通调节阀
电动三通合流、分流调节阀 详细技术参数


电动三通合流、分流调节阀 外形尺寸(单位：mm)
