产品型号
DYH971F46电动衬氟调节蝶阀产品
电动衬氟调节蝶阀 主要特点
DYH971F46电动衬氟调节蝶阀有开关型和智能型二种,蝶阀与YHR执行机构配套,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动调节阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
电动衬氟调节蝶阀 技术参数和性能指标
阀体公称通径50~400mm
公称压力PN1.0,1.6,2.5MPa
连接形式法兰式按JB/T78-59 JB79-59对夹式法兰连接
材 料HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 衬四氟
介质温度常温型:-20~+200 散热型:-40~+450
阀内组件
阀芯形式阀板
流量特性直线特性或等百分比特性
材 料HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯
执行机构
类型可选用PS系列、3810、DTR系列电子式角行程执行机构。
技术参数和性能请参阅对应的执行机构与阀门定位器说明书。
电动衬氟调节蝶阀 适用范围城建、化工、冶金、石油、制药、食品、饮料、环保
电动衬氟调节蝶阀 订货须知
1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数 7.介质种类和温度范围
8.阀前后压力(压差)
9.电源电压和控制信号
10.其它特殊要求
电动衬氟调节蝶阀 结构

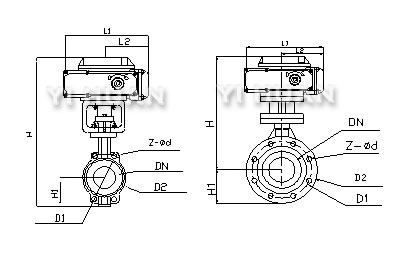

DYH971F46电动衬氟调节蝶阀结构图
电动衬氟调节蝶阀 规格参数表
公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
流量系数(Kv) |
110 |
180 |
232 8 |
368 |
656 |
735 |
1240 |
2025 |
2712 |
3875 |
503 |
动作范围 |
0-90o |
允许压差△P |
小于公称压力(1.6MPa) |
泄漏量Q |
按GB/T4213-92,为Kv值的10-4 |
环境温度oC |
-20~60oC |
基本误差 |
±2.5 |
回差 |
±2.5 |
死区 |
1 |
可调范围 |
250:1 350:1 |
配用执行机构 |
YHR—05 10PSQ101381RSA-05 |
YHR— 20PSQ201381RSC-30 |
YHR-40PSQ501381RSC-50 |
YHR-60PSQ701 |
电动衬氟调节蝶阀 尺寸
公称通径DN |
L阀度 |
H |
H1 |
D2 |
Z-фd |
D1 |
L1 |
L2 |
50 |
43 |
452 |
80/112 |
120/125 |
4-18 |
165 |
208 |
120 |
65 |
46 |
475 |
88/115 |
136/145 |
4-18 |
185 |
208 |
120 |
80 |
46/49 |
516 |
96/120 |
160 |
8-18 |
200 |
208 |
120 |
100 |
52/56 |
551 |
115/140 |
185 |
8-18 |
220 |
208 |
120 |
125 |
56/64 |
566 |
128/170 |
210 |
8-18 |
220 |
208 |
120 |
150 |
56/70 |
606 |
140/180 |
240 |
8-22 |
285 |
256 |
156 |
200 |
60/71 |
731 |
175/210 |
295 |
8-22 |
340 |
256 |
156 |
250 |
68/76 |
778 |
202/240 |
355 |
12-22 |
395/405 |
256 |
156 |
300 |
78/83 |
830 |
242/290 |
410 |
12-22 |
445/460 |
256 |
156 |
350 |
78/92 |
996 |
266/320 |
470 |
16-22 |
505/520 |
346 |
156 |
400 |
102 |
1058 |
298/350 |
515/525 |
16-26 |
565/580 |
346 |
156 |
注:表中数据XX/XX,“H1”为软密封/硬密封;“D1、D2”为压力1.0Mpa/1.6Mpa
电动衬氟调节蝶阀 外形尺寸
公称通径DN |
L阀厚 |
H |
H1 |
D2 |
D1 |
Z-фd |
L1 |
L2 |
50 |
108 |
539 |
825/112 |
165 |
125 |
4-18 |
208 |
120 |
65 |
112 |
554 |
925/115 |
185 |
145 |
4-18 |
208 |
120 |
80 |
114 |
569 |
100/120 |
200 |
160 |
8-18 |
208 |
120 |
100 |
127 |
614 |
110/138 |
220 |
180 |
8-18 |
208 |
120 |
125 |
140 |
649 |
125/164 |
250 |
210 |
8-18 |
208 |
120 |
150 |
140 |
725 |
1425/175 |
285 |
240 |
8-22 |
256 |
156 |
200 |
152 |
835 |
170/208 |
340 |
295 |
8-22/2-22 |
256 |
156 |
250 |
165 |
890 |
1925/243 |
395/405 |
350 |
12-22/12-26 |
256 |
156 |
300 |
178 |
995 |
2225/283 |
445/460 |
400 |
12-22/12-26 |
256 |
156 |
350 |
190 |
1155 |
2525/310 |
505/520 |
460 |
16-22/16-26 |
346 |
156 |
400 |
216 |
1225 |
2825/340 |
565/580 |
515 |
16-26/16-30 |
346 |
156 |
注:表中数据XX/XX,“H1”列为软密封/硬密封;“D2、Z-фd”列表示压力1.0MPa/1.6MPa
|
