ZYHWM智能型电动套筒调节阀产品
智能型电动套筒调节阀 主要特点
上海一环流体控制设备有限公司生产的ZYHWM系列智能型电动套筒调节阀是一种压力平衡式调节阀。该电动调节阀配用RQW系列智能型电动执行机构，总体结构紧凑、重量轻、稳定性好、防护等级高。因而广泛应用于大型火电厂、水处理、天然气油田、钢铁厂等自动调节系统中。
智能型电动套筒调节阀主要功能及特点
1、双密封结构
2、非侵入式设计思想
3、转矩保护
4、自动相序调整
5、瞬时反转保护
6、电源缺相保护
7、阀门卡住时的保护
8、过热保护
9、阀位和转矩的检测
10、固态继电器和惯性制动功能
11、间隙定时操作
12、现场总线控制
13、执行机构的显示功能
14、电子闩功能
15、红外设定功能（可设定以下内容）：
a.关闭时输出轴的转动方向
b.打开限位和关闭限位的保护选择
c.打开和关闭操作的转矩设定值
d.就地控制选择点动还是保持
e.四个状态指示继电器的解发选择
f.紧急动作功能选择
g.远控禁动功能选择
h．模拟控制信号的设定
智能型电动套筒调节阀 技术参数和性能指标
电动执行机构主要技术参数
输出推力44-550KN
（输出调节推力：5.17-47.05KN）
（输出额定关闭推力：8.4-63.15KN）
位置控制基本误差（设定行程时间≥25秒）±1%
重量性误差（设定行程时间≥25秒）≤1%
死区0.1%-9.9%可调
输出额定负载下启动频率1200次/小时
输入信号4-20mA/100Ω，2-10 mA/100Ω，DC24V开关量。
供电电源380±10%VAC，50Hz
相对湿度≤95%
环境温度-30℃~＋70℃
防爆等级Exd Ⅱ Bt4
防护等级IP68
阀体、阀盖WCB、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座1Cr18Ni9Ti、司钛莱合金堆焊
阀杆、推杆2Cr13、1Cr18Ni9Ti
衬套2Cr13
填料聚四氟乙烯、柔性石墨、不锈钢波纹管
输入输出通道均采用光电隔离
智能型电动套筒调节阀 适用范围城建、化工、冶金、石油、制药、食品、饮料、环保
智能型电动套筒调节阀 结构

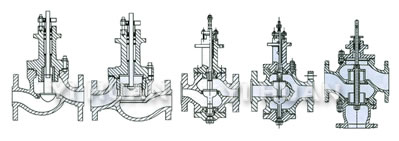

智能型电动套筒调节阀结构图
顶导向单座阀 套筒阀 顶、底导向单座阀 双座阀 三通阀
智能型电动套筒调节阀 调节机构主要技术系数
公称通径DN(mm)
(阀芯直径dn) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
额定流量
系数Kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
|
|
|
| 等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
|
|
| 额定行程 L(mm) |
16 |
25 |
40 |
60 |
100 |
| 固有流量特性 |
直线、等百分比 |
| 固有可调比 R |
50：1 |
| 允许泄漏量 |
硬阀座：Ⅳ级、软阀座：Ⅵ级 |
| 公称压力PN(Mpa) |
1.6、 4.0、 6.4 |
工作温度
t （℃） |
常温型 |
-20～200、 -40～250、 -60～250 |
| 散热型 |
-40～450、-60～450 |
| 高温型 |
450～560 |
| 低温型 |
-60～100、 -100～-200、 -200～-250 |
*本产品性能指标贯彻GN/T4213-92
|
