上海一环流体控制设备有限公司

产品介绍

ZAJQ电动调节球阀

发布厂商：上海一环

详细参数

产品型号
ZAJQ电动调节球阀产品

ZAJQ电动调节球阀技术参数和性能指标
阀体形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀内组件
阀芯形式： O型阀芯
流量特性：快开型
材料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
可调动作范围： 0-90o
允许压差△P：小于公称压力(1.6MPa)
泄漏量Q：按AP1598标准测试无泄漏
环境温度℃： -20~60℃
基本误差： ±2.5%
回差： ±2.5%
死区： 1%
执行机构
可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能：请参阅相应执行机构与阀门定位器说明书。

ZAJQ电动调节球阀订货须知
1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数
7.介质种类和温度范围
8.阀前后压力（压差）
9.电源电压和控制信号
10.其它特殊要求

ZAJQ电动调节球阀适用范围该电动调节阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保

ZAJQ电动调节球阀结构

ZAJQ电动调节球阀结构结构图

三片式ZAJQ电动调节丝扣式球阀外形尺寸

超短型ZAJQ电动调节对夹式球阀外形尺寸

ZAJQ电动调节球阀规格参数

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可调动作范围	0-90o
允许压差△P	小于公称压力(1.6MPa)
泄漏量Q	按AP1598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2.5
回差	±2.5
死区	1
可调范围	250：1							350：1
配用执行机构	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

ZAJQ电动调节球阀理想流量特性表

公称通径（DN）	不同开度角下的Kv值
温度	10°	20°	30°	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

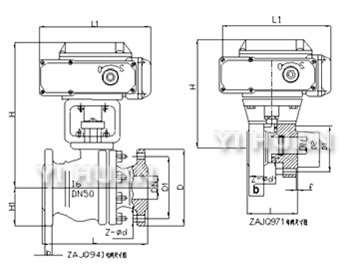

ZAJQ电动调节球阀外形尺寸

公称通径DN	L	D	H	L1	D1	b	Z-?d	H1	L2
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380

超短型ZAJQ电动调节对夹式球阀外形尺寸

公称通径DN	L	H	D	D1	D2	b	f	L1	Z-?d
15	35	275	90	65	45	14/16	2	157	4-12
20	38	280	100	75	55	14/16	2	157	4-12
25	42	287	110	85	65	14/16	2	157	4-12
32	50	297	130	100	78	16/18	2	208	4-16
40	60	312	145	110	85	16/18	3	208	4-16
50	70	325	160	125	100	16/20	3	256	4/8-16
65	95	335	180	145	120	18/22	3	256	4/8-16
80	118	365	190	160	135	20/22	6	256	8-16
100	140	400	215/230	210/220	155/160	20/28	3	256	8-16/20
125	175/195	420	245/270	210/220	185/188	24/28	3	256	8-16/24
150	210/260	440	280/300	240/218	210/218	24/28	3	256	8-20/24

注：表中数据XX/XX表示压力：1.6MPa/2.5MPa

三片式ZAJQ电动调节丝扣式球阀外形尺寸

公称通径DN	G	L	H	L1
15	1/2”	75	275	157
20	3/4”	80	280	157
25	1”	90	287	157
32	1 1/4”	40	297	208
40	1 1/2”	120	312	208
50	2”	140	325	208

ZAJQ电动调节球阀型号编制说明

Z	A	J	Q	9	41	F	25	C	G
自控阀门	执行机构类型：	位移特征：	阀门代号：	传动方式：	连接形式：	密封面材料：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	J：角行程	Q：表示球阀	9表示电动	41：表示法兰	F：表示四氟乙稀	16：表示1.6MPa	C：表示碳钢	G：表示中温型
	R：表示3810系列	S：直行程	D：表示碟阀	6：表示气动	11：表示丝扣	H：表示金属硬密封	25：表示2.5MPa	P：表示不锈钢	常温省略
	A：YHR系列		V：表示V形球阀		71：表示对夹式		40：表示4.0MPa	S：表示塑料
							64：表示6.4MPa	F46：表示阀体衬四氟
