产品型号
ZYHDP电动直通单座调节阀产品
ZYHDN电动直通双座调节阀产品

电动直通单、双座调节阀 主要特点

ZYHDP、ZYHDN型电动直通单座调节阀和电动直通双座调节阀是DKZ型电动单元组合仪表中的执行单元，电动直通单座调节阀和电动直通双座调节阀是生产过程自动调节系统中的重要环节之一。该电动调节阀以电源为动力接受统一的标准信号0-10或4-2mADC。将此转为输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液压等参数的自动调节。因而电动直通单座调节阀和电动直通双座调节阀广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。上海一环流体控制设备有限公司制造的电动直通单座调节阀和电动直通双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20-400。

电动直通单、双座调节阀 技术参数和性能指标
阀体、阀盖WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座1Cr18Ni9Ti、司钛莱合金堆焊
填料V型聚四氟乙烯、柔性石墨
垫片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆2Cr13、1Cr18Ni9Ti
衬套2Cr13
公称压力PN(Mpa)1.6 4.0 6.4
固有流量特性直线、等百分比
允许泄漏量（1/h）10-4×阀额定容量（单座）、10-3×阀额定容量（双座）
工作温度t(℃)-20～220、-40～250、-40～450、-60～450
信号范围（Ma.DC） 0～10、4～20
电源电压220V、50HZ
作用方式电开式、电关式
电动直通单、双座调节阀 适用范围城建、化工、冶金、石油、制药、食品、饮料、环保

电动直通单、双座调节阀 结构

单座结构


双座结构

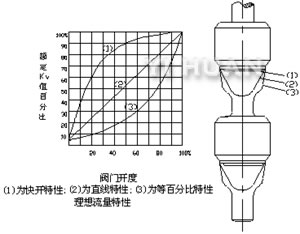

快开型、直线型、等百分比型双座阀芯结构示意图

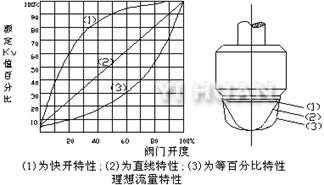

快开型、直线型、等百分比型单座阀芯结构示意图

电动直通单、双座调节阀 主要技术系数


*本产品性能指标贯彻GB/T4213-92

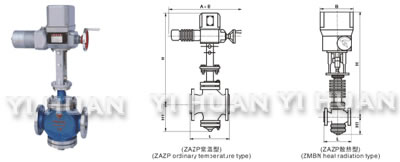

电动直通单、双座调节阀 外形尺寸(单位：mm)
