产品型号
ZYHDP电动精小型单座调节阀产品
ZYHDM电动精小型套筒调节阀产品

电动精小型单座、套筒调节阀 主要特点

ZYHDP、ZYHDM电动精小型单座调节阀和电动精小型套筒调节阀是DKZ型电动单元组合仪表中执行单元，它是生产过程自动调节的重要环节之一。电动精小型单座调节阀和电动精小型套筒调节阀以电源为动力接受统一的标准信号0-10或4-20mADC。该电动调节阀将此转为与输入信号相对应的自动调节。因而广泛用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。上海一环流体设备有限公司制造的电动精小型单座、套筒调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有1.6、4.0、6.4Mpa；公称通径范围DN20-400。

电动精小型单座、套筒调节阀 技术参数和性能指标
阀体、阀盖WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座1Cr18Ni9Ti、司钛莱合金堆焊
填料聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆2Cr13、1Cr18Ni9Ti
衬套2Cr13
公称压力PN(Mpa)1.6、 4.0、 6.4
固有流量特性直线、等百分比
固有可调比R50：1
允许泄漏量
单座硬密封：Ⅳ级、 软密封：Ⅵ
套筒硬密封：Ⅳ级、 软密封：Ⅵ
工作温度t（℃）-20～220、 -40～250、 -40～450、 -60～450
信号范围（Ma.DC）0～10、 4～20
电源电压220V、 50HZ
作用方式电开式、电关式
电动精小型单座、套筒调节阀 适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保

电动精小型单座、套筒调节阀 结构

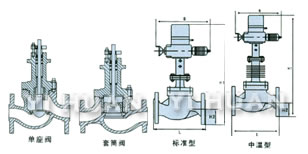

快开型、直线型、等百分比型单座阀芯结构示意图

快开型、直线型、等百分比型单座阀芯结构示意图

电动精小型单座、套筒调节阀 详细技术参数


电动精小型单座、套筒调节阀 外形尺寸(单位：mm)
