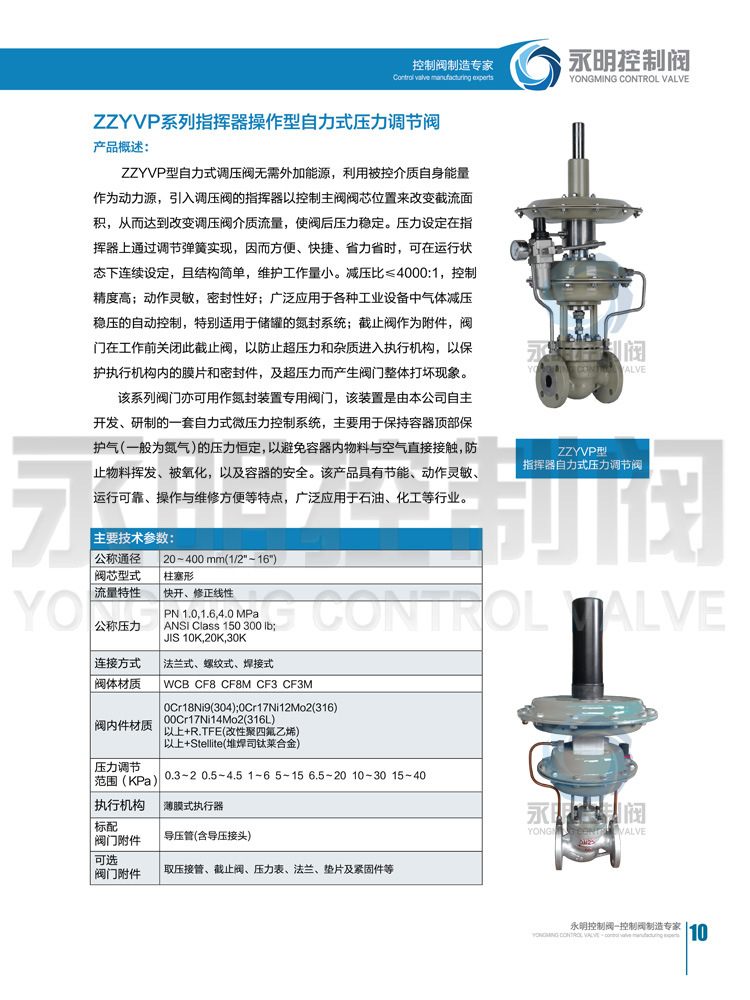

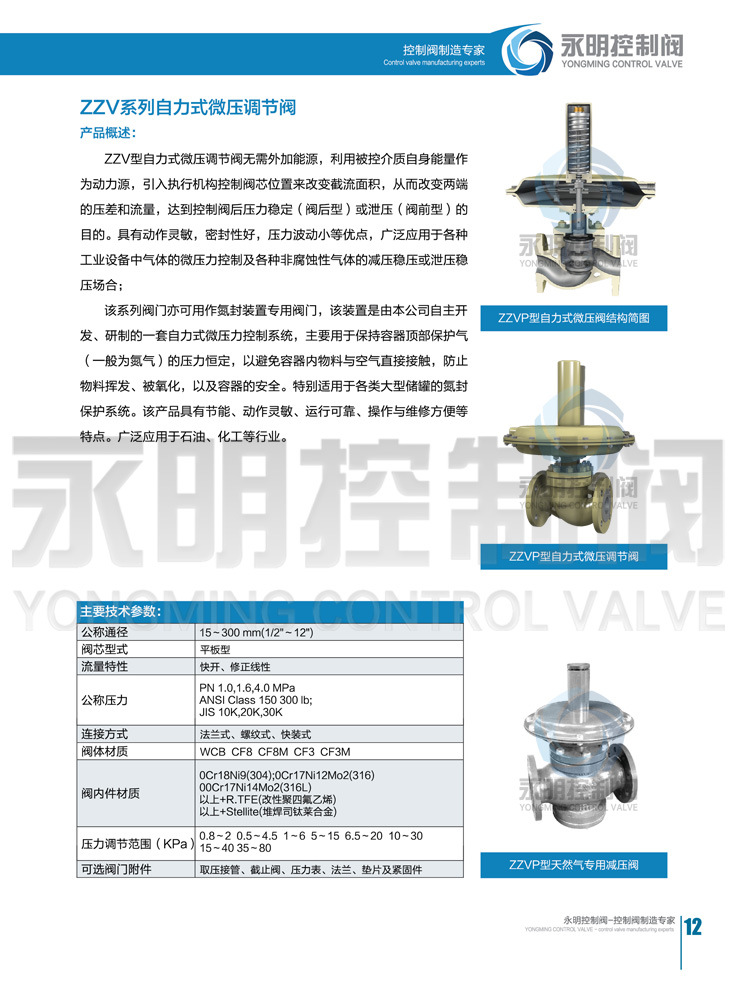

产品概述：
ZZYVP型 自力式调压阀无需外加能源，利用被控介质自身能量作为动力源，引入调压阀的指挥器以控制主阀阀芯位置来改变截流面积，从而达到改变调压阀介质流量，使阀后 压力稳定。压力设定在指挥器上通过调节弹簧实现，因而方便、快捷、省力省时，可在运行状态下连续设定，且结构简单，维护工作量小。减压比≤4000:1， 控制精度高；动作灵敏，密封性好；广泛应用于各种工业设备中气体减压稳压的自动控制，特别适用于储罐的氮封系统；截止阀作为附件，阀门在工作前关闭此截止 阀，以防止超压力和杂质进入执行机构，以保护执行机构内的膜片和密封件，及超压力而产生阀门整体打坏现象。
该 系列阀门亦可用作氮封装置专用阀门，该装置是由本公司自主开发、研制的一套自力式微压力控制系统，主要用于保持容器顶部保护气（一般为氮气）的压力恒定， 以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点，广泛应用于石油、 化工等行业。

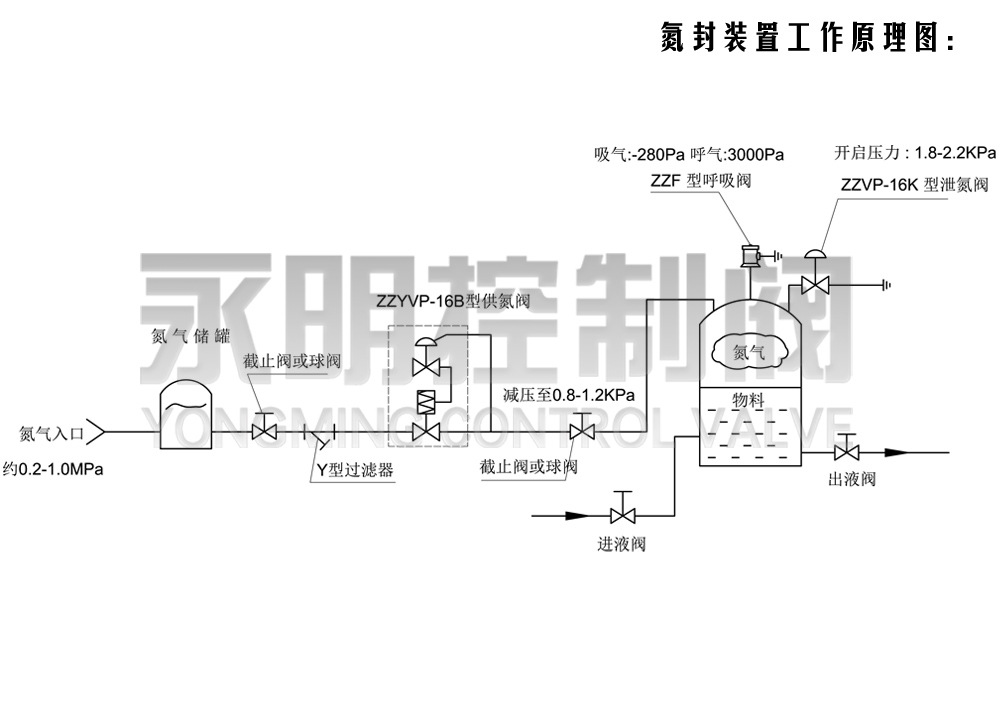

永明控制阀之氮封系统装置工作原理图：
执行机构部分 表2
|
规格 型号
|
薄膜式
|
|
用 途
|
调 节
|
|
膜片材质
|
丁腈橡胶、氟橡胶、耐油橡胶
|
|
接 口
|
M16×1.5
|
|
作用方式
|
压开、压闭
|
|
使用温度
|
气体:-20～+120℃
|
|
标配阀门附件
|
取压管(含取压接头)
|
|
可选阀门附件
|
取压接管、截止阀、压力表、法兰、垫片及紧固件
|
主要技术参数 表3-1 氮封调节阀主要技术参数
|
公称通径
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
额定行程L(mm)
|
8
|
10
|
12
|
20
|
22
|
25
|
25
|
|
固有流量特性
|
快开
|
|
正常工作时
阀门最小压差
|
≥0.2MPa
|
|
适用介质
|
非腐蚀性气体(-20～120℃)
|
|
压力调节范围(KPa)
|
0.14-2.0 1-6 5-10 9-15 12-19 18-25 22-30 28-35
32-40 38-50 48-60 58-72 70-100
|
|
调节精度
|
±5%
|
|
允许泄漏量
|
硬密封:Ⅳ级(×Kv);软密封:Ⅵ级(参见GB/T4213-2008)
|
注:压力调节范围可根据客户要求定制.

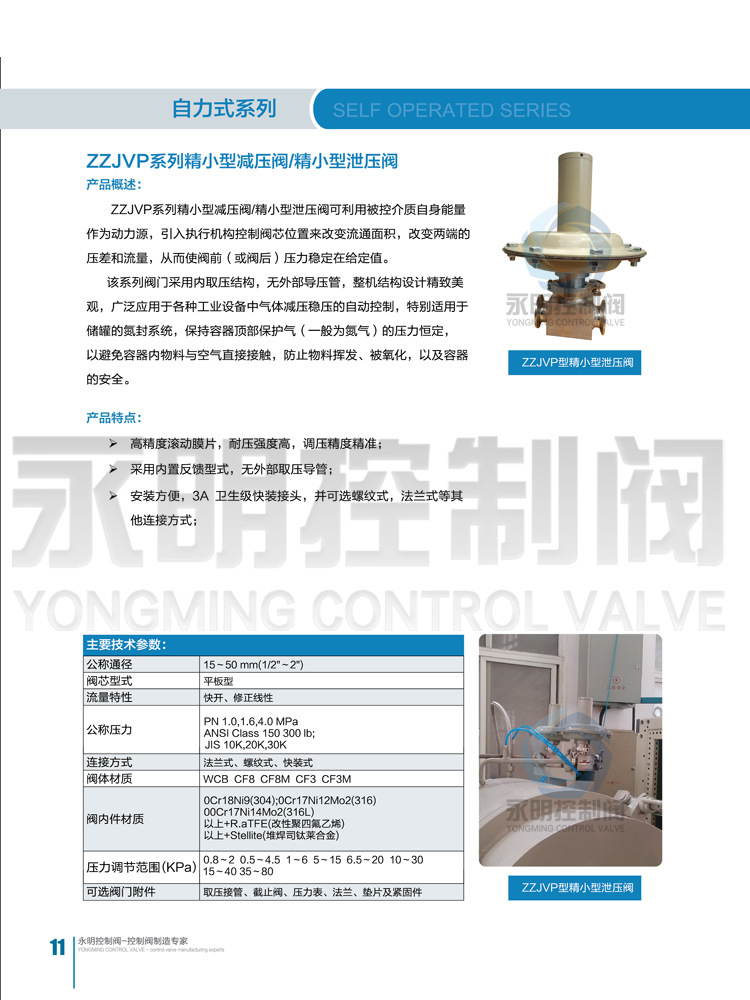

表3-2 小流量氮封调节阀主要技术参数
|
公称通径
|
20、25
|
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
15
|
|
额定Kv
|
0.02
|
0.08
|
0.12
|
0.20
|
0.32
|
0.5
|
0.8
|
1.2
|
1.8
|
2.5
|
4
|
|
额定行程L(mm)
|
5
|
|
固有流量特性
|
线性、修正线性
|
快开
|
|
正常工作时
阀门最小压差
|
≥0.2MPa
|
|
调节精度
|
±5%
|
|
允许泄漏量
|
硬密封:Ⅳ级(×Kv);软密封:Ⅵ级(参见GB/T4213-2008)
|
|
